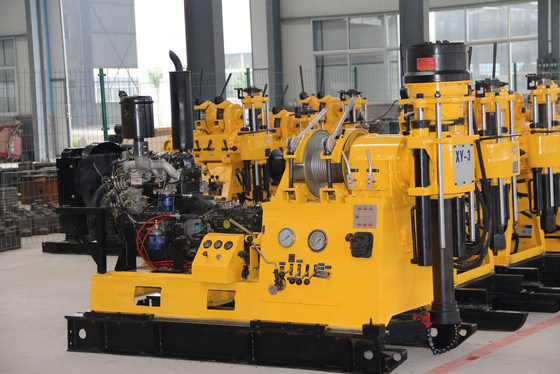

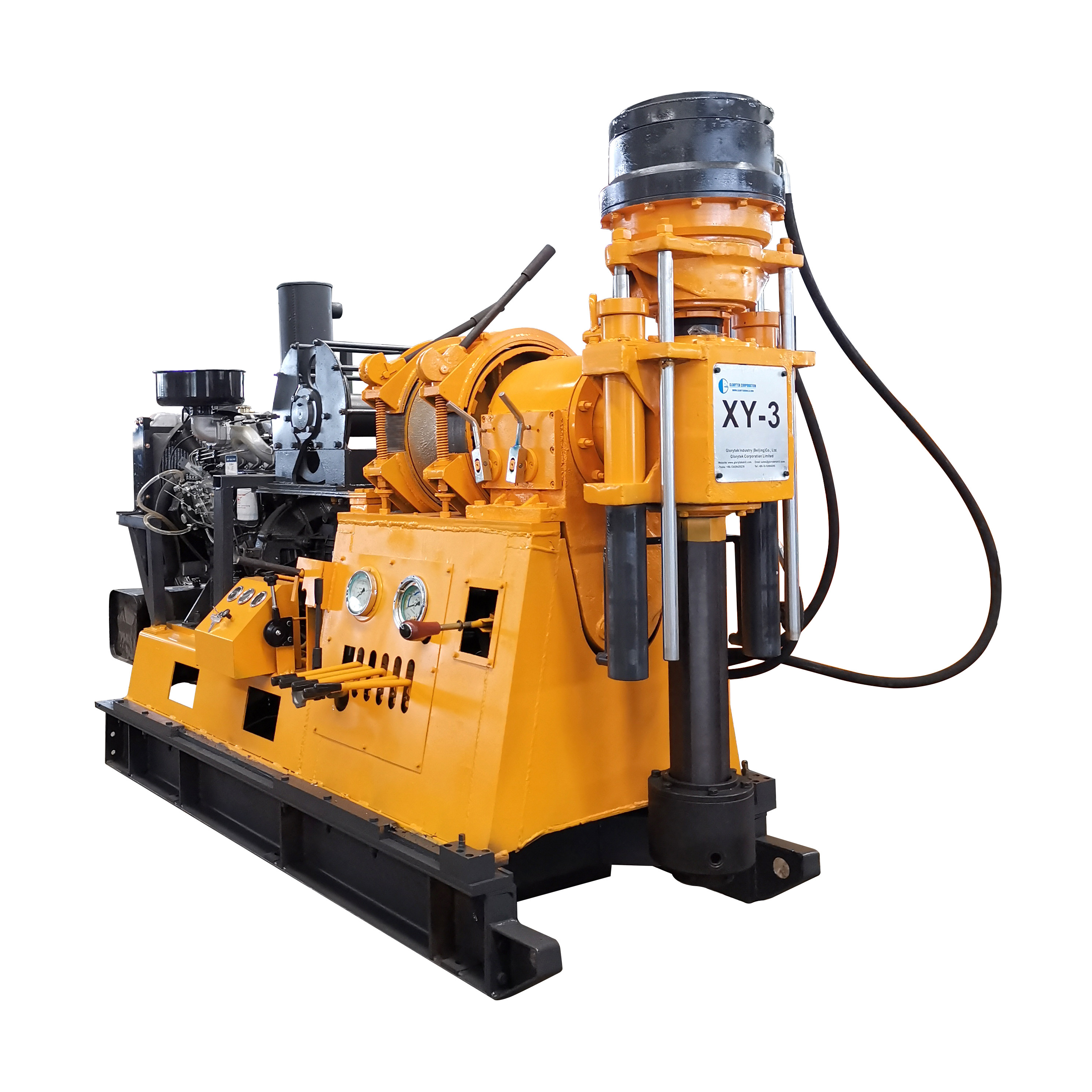

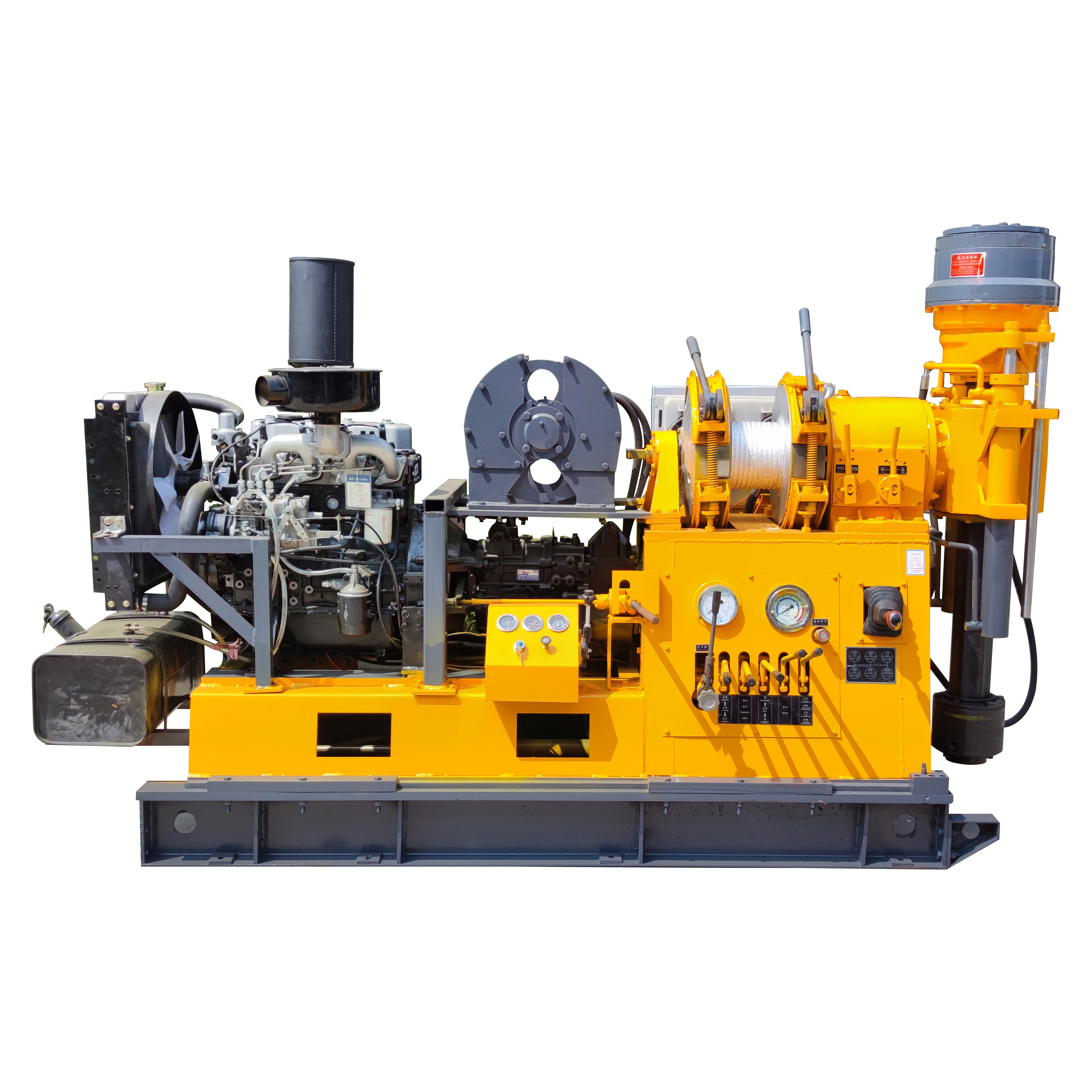

XY-3コア試すいの装備
短い導入:
XY-3シリーズ掘削装置は浅い中型の深さの穴の紡錘のタイプ コア試すいの装備である。機械は鋭く、さまざまで鋭い技術の要求の必要性を満たすことできるダイヤモンドのために主に使用される。それは電源装置として電動機かディーゼル機関を採用する。装備は単純構造を所有し、作動し易い。
特徴:
A.Theの装備は10の前方ギヤおよび2つの後退ギアを所有する最も最近のMW525大型トラック伝達が装備されている。伝達は十分な適度な速度範囲を保障し、別の鋭い技術の必要性を満たすことができる。
B.Theの装備の紡錘の内部の直径は96mm、機械システムによって運転されて、大きいトルクを出力できるである。ウィンチは最高を持ち上げることができる。単一行との3000kg。
C.The操作のハンドルは適度なレイアウトで労働者が機械を作動させることをより便利にするために一緒に固定される。
D.Spindleおよびウィンチは別に作動させることができる。
E.Spindleの試錐孔は大きい内部の直径、大きい六角形の鋭い棒を変えることできるである。
使用法:
コンクリート構造物の調査の穴の地質概要の調査および調査、道および高い建物のgroundstillの調査、種類、川の穴の訓練および直接にグラウトを詰めることに、市民井戸および地球の中央空気調節の井戸グラウトを詰める、沖積堤、路盤つばめおよび中型の深さのコア試すい。
| 技術的な変数 | |
| XY-3技術的な変数 | |
| 鋭い深さ | 100,250、300、600m |
| 対応する端の穴径 | 300,200、150、75mm |
| 最高。開いた穴dia。 | 300mm |
| 端の穴dia。 | 75mm |
| 訓練の棒径 | 60mm |
| あく角度 | 90°~65° |
| 機械次元 | 2500 x 900 x 1800mm |
| ドリルの重量（力と） | 1800kg |
| 紡錘 | |
| 紡錘の速度 | 前方低速30,53,88,145,222r/min |
| 前方高速143,250,414,684,1050r/min | |
| 逆29、137r/min | |
| 紡錘の打撃 | 600mm |
| 紡錘の内部の直径 | 96mm |
| 持ち上がる容量 | 6000kg |
| ウィンチ | |
| Max.Singleライン持ち上がる容量 | 3000kg |
| Max.Singleライン持ち上がる速度 | 0.5-1.9m/s |
| Wirerope口径 | 12.5mm |
| ローラー容量 | 50m |
| 巻き枠の直径 | 300mm |
| 抱擁folldgateベルトの幅 | 90mm |
| ギヤ油ポンプ | |
| 複式アパートギヤ油ポンプ | CBF-F63/25 |
| 前部変位、圧力 | 63のL /min 20Mpa |
| 変位の後ろ、圧力 | 25のL /min 20Mpa |

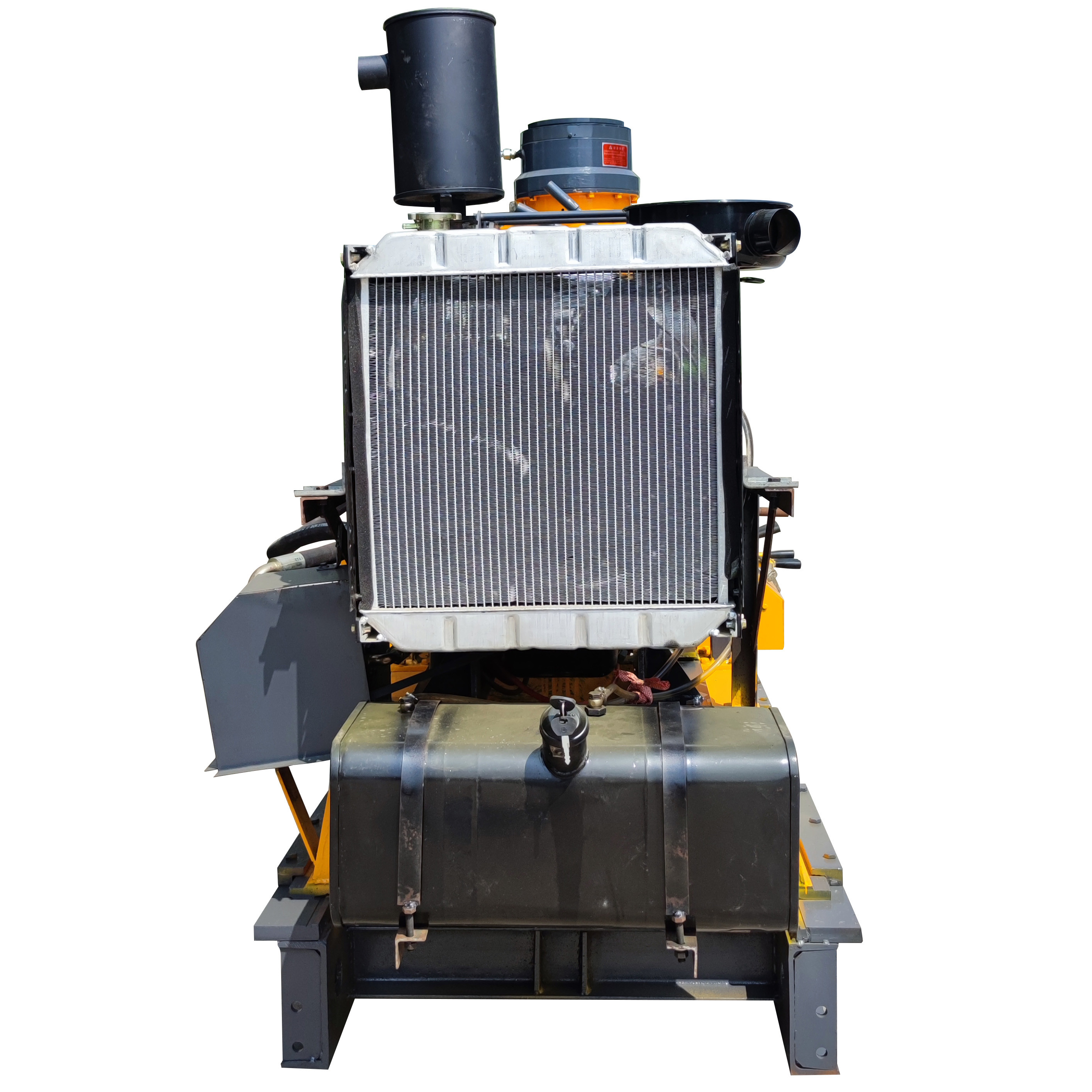

| 電源装置 | |
| ディーゼル機関YN27 | 42kW |
| 定格速度 | 2400r/min |
