XYシリーズ深井戸クローラー型ワイヤーラインコアリング探査掘削リグ ディープロックサンプリング用
XYシリーズについて ドリルリグ:

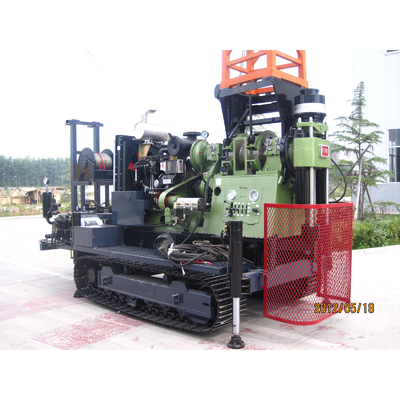

XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTLのクローラー式ドリルリグは、数十年にわたる製造経験をもとに開発された新しいタイプのリグです。主にダイヤモンドビットドリルなど、複数のドリル技術のニーズを満たすリグ。それらはまた、工学地質および水理地質調査、井戸および大口径杭工事の分野でも使用できます。
技術パラメータ:
| モデル | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| 掘削深さ | 700～1000m | 700～1100m | 700～1400m | 900～1800m | 1000～2100m | 1200～2400m | |
| ドリル角度 | 45～90° | 45～90° | 45～90° | 90° | 90° | 90° | |
| 主軸速度 | ポジティブ | 101,187,267, 388,311,574 819,1191rpm |
82,151,215, 313,251,463, 661,961rpm |
83,152,217, 316,254,468, 667,970rpm |
96,170,244, 284,357,471, 678,994rmp |
92,162,244、 284,357,471,678,994rpm |
96,178,253, 369,268,494, 705,1025rpm |
| ネガティブ | 83,251rpm | 67,205rpm | 67,206rpm | 84,293rpm | 85,234rpm | 78,248rpm | |
| 最大。主軸速度 | 2640N.m | 3200N・m | 3200N・m | 5500N・m | 7800N.m | 7800N.m | |
| 主軸送りストローク | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| スピンドル保持径 | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| スピンドルの最大持ち上げ能力 | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| 最大。スピンドルの加圧力 | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| 鋼線の直径 | 16mm | 16mm | 17,5mm | 18,5mm | 21.5mm | 21.5mm | |
| 巻取りドラム容量 | 90m | 90m | 110m | 120m | 120m | 120m | |
| 最大巻上力 | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| ドリルタワーの高さ | 10m | 10m | 10m | 12m | 12m | 12m | |
| パワーユニット（ディーゼルエンジン） | 74KW/2200r/分 | 82KW/2200r/分 | 97KW/2200r/分 | 132KW/2200r/分 | 132KW/2200r/分 | 132KW/2200r/分 | |
| 泥ポンプ | 160L/分 | 160L/分 | 250L/分 | 250L/分 | 320L/分 | 320L/分 | |
| ミキサー（オプション） | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| 補助ホイスター | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| マストの最大荷重 | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| 移動速度 | 時速1.5km | 時速1.5km | 時速1.5km | 時速1.5km | 時速1.5km | 時速1.5km | |
| クライミング能力 | 30° | 30° | 30° | 30° | 30° | 30° | |
| 寸法 | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| 重さ | 9,3t | 9,6トン | 10t | 13,5t | 14t | 14,6t | |
