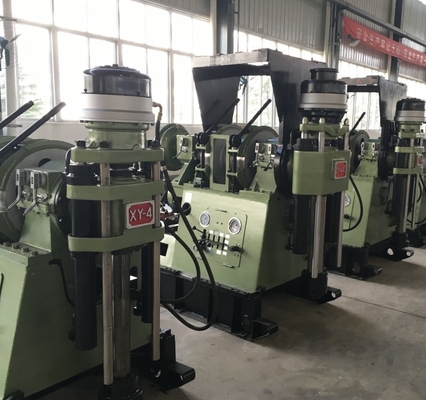

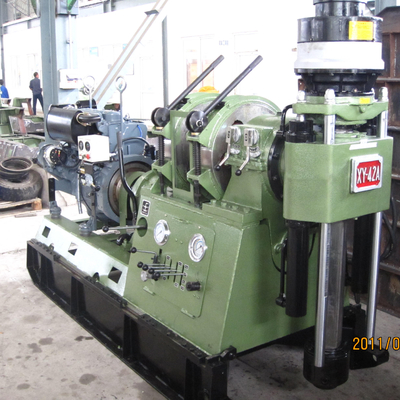

深い石の見本抽出のためのタイプX-Yシリーズの深い井戸のクローラー ワイヤーラインの芯を取る探査掘削リグ
X-Yシリーズについて掘削装置を:
XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTLのモデルは操作のために信頼できる構造で簡単であり、維持のために便利、また下記によって特色になる:
1。それは従来の機械ドリルの技術の全油圧システムの完全な統合のプロダクトである。
2.補助油圧起重機および油圧泥ポンプによって装備されていて、それは取付けのために便利である。密集した構造によって、それは操作のためにまた便利である。
3.油圧持ち上がるドリル タワーと取付けられていて、それは作動中柔軟性である。
4。4つの油圧アウトリガーによって、それは安定した作動中である。
5.クローラーによって装備されていて、装備は作業現場間の柔軟性そして容易さの移動性を提供する。
Tehnical変数:
| モデル | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| 鋭い深さ | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| ドリルの角度 | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| 紡錘の速度 | 陽性 | 101,187,267、 388,311,574 819,1191rpm |
82,151,215、 313,251,463、 661,961rpm |
83,152,217、 316,254,468、 667,970rpm |
96,170,244、 284,357,471、 678,994rmp |
92,162,244、 284,357,471,678,994rpm |
96,178,253、 369,268,494、 705,1025rpm |
| 陰性 | 83,251rpm | 67,205rpm | 67,206rpm | 84,293rpm | 85,234rpm | 78,248rpm | |
| 最高。紡錘の速度 | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| 紡錘の供給の打撃 | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| 紡錘の把握直径 | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| 紡錘のMax.Lifting容量 | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| 最高。紡錘の力の圧力 | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| 鋼線の直径 | 16mm | 16mm | 17,5mm | 18,5mm | 21,5mm | 21,5mm | |
| 巻くドラム容量 | 90m | 90m | 110m | 120m | 120m | 120m | |
| Max.Hoisting力 | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| ドリル タワーの高さ | 10m | 10m | 10m | 12m | 12m | 12m | |
| 電源装置（ディーゼル機関） | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| 泥ポンプ | 160L/min | 160L/min | 250L/min | 250L/min | 320L/min | 320L/min | |
| ミキサー（任意） | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| 補助hoister | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| マストのMax.Load | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| 移動速度 | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | |
| 上昇容量 | 30° | 30° | 30° | 30° | 30° | 30° | |
| 次元 | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| 重量 | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
