300m 800mの訓練のための携帯用探査掘削リグの芯を取るBQ NQ HQのワイヤーライン
記述:

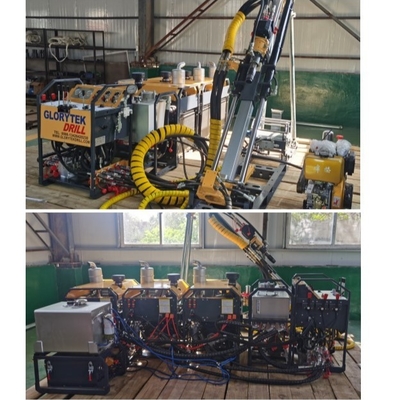

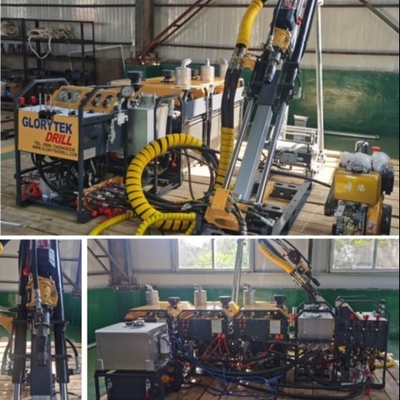

GL300E/GL500E/GL800Eシリーズは浅く、媒体深い穴をあけるために適した携帯用コア試すいの装備の代表的なモデルである。
特徴:
1. 携帯用掘削装置はパワー系統統合された制御技術を採用し、コンソールのすべてのエンジンの制御を実現する;
2. クランプに安全、信頼でき、偶然の取り外しを防ぐためにすぐに答える圧力損失の保護機能がある。
3. 力の頭部の独特で調節可能な滑走のギャップ機能はマストの柵の表面とキャリッジ間の近い接触を保ち、鋭い振動を除去し、そして鋭いcoaxialityを保障する。
4. それは高い発電の予備が付いている携帯用エンジンを採用する。システム構成を最大限に活用することによって、それはプラトーの仕事に十分に適応性を改善できる。
5. 自動的に引き込めることができたり構造で、安定した、信頼できる密集する結合されたマスト。
6. 専有携帯用掘削装置の泥の処置システムは重量で軽く、小さく脈拍で作動し易いカスタマイズされた高圧泥ポンプを採用する。
7. 企業の上限の製造工程、優秀な質。
Tehnical変数:
| モデル | GL300E | GL500E | GL800E |
| 鋭い深さ | |||
| B | 320m | 580m | 800m |
| N | 220m | 380m | 600m |
| H | 80m | 180m | 260m |
| 注:鋭い深さは理論的な価値に基づき、特定の鋭い深さの機能は実際の働く条件およびプロセス方法によって定められる | |||
| パワー系統 | |||
| ディーゼル機関 | V2410T X1 | V2410T X2 | V2410T X3 |
| 力 | 41kw | 82Kw | 123Kw |
| 回転速度 | 3000rmp | 3000rpm | 3000rpm |
| 電気システム | 12V | 12V | 12V |
| 油圧装置 | |||
| 主要なポンプ | 17MPa | 21MPa | 21MPa |
| 補助ポンプ | 15MPa | 17MPa | 17MPa |
| 油圧油冷エンジン | 空冷/水冷 | 空冷/水冷 | 空冷/水冷 |
| 供給システム | |||
| 供給の打撃 | 1.8m | 1.8m | 1.8m |
| 供給力 | 45kN | 55kN | 65kN |
| 持ち上がる力 | 90kN | 110kN | 130kN |
| あく角度 | 45°-90° | 45°-90° | 45°-90° |
| 持ち上がる速度 | 114m/min | 114m/min | 114m/min |
| ドリルの管長さ | 1.5m | 1.5m | 1.5m |
| 回転式頭部 | |||
| 力 | 油圧モーター | 油圧モーター | 油圧モーター |
| ドライブ | 紡錘ドライブ | 紡錘ドライブ | 紡錘ドライブ |
| 適したドリル管（最高） | 114mm | 114mm | 114mm |
| 最高。回転速度 | 1200rpm | 1200rpm | 1200rpm |
| 最高。トルク | 580Nm | 680Nm | 680Nm |
| ワイヤーラインのウィンチ | |||
| ワイヤー ロープ容量 | 500m | 800m | 800m |
| 持ち上がる張力 | 空ロープ ドラム:10.4kN | 空ロープ ドラム:11.9kN | 空ロープ ドラム:11.9kN |
| 完全なロープ ドラム:4kN | 完全なロープ ドラム:5kN | 完全なロープ ドラム:5kN | |
| 持ち上がる速度 | 90m/min | 114m/min | 114m/min |
| ドリルのパイプ・クランプ | |||
| 最高。I.D | 114mm | 114mm | 114mm |
| 容量を締め金で止めること | 13000kg | 13000kg | 13000kg |
| 適したドリル管（O.D） | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| 棒径（O.D） | 36mm-85mm | 36mm-85mm | 36mm-85mm |
| 泥ポンプ単位（任意） | |||
| 泥ポンプ | プランジャー高圧ポンプ | プランジャー高圧ポンプ | プランジャー高圧ポンプ |
| ドライブの種類 | 独立したドライブ | 独立したドライブ | 独立したドライブ |
| 流れおよび圧力 | 100Lpm、20bar | 120Lpm、40bar | 120Lpm、40bar |
| 給水の単位（任意） | |||
| 給水ポンプ | プランジャー高圧ポンプ | プランジャー高圧ポンプ | プランジャー高圧ポンプ |
| ドライブ形態 | ディーゼル機関（7.3KW） | ディーゼル機関（7.3KW） | ディーゼル機関（7.3KW） |
| 流れおよび圧力 | 100Lpm、70bar | 100Lpm、70bar | 100Lpm、70bar |
| 掘削装置の重量 | |||
| 電源装置 | 180kg *1 | 180kg *2 | 180kg *3 |
| 操作の単位 | 120kg | 120kg | 120kg |
| オイル タンクの単位（満載） | 120kg | 130kg | 130kg |
| 泥ポンプ単位（任意） | 50kg | 50kg | 50kg |
| 働く重量（約） | 1040kg | 1200kg | 1200kg |
| 最高。部分QTYを分解しなさい | 10 | 12 | 12 |
企業収益
私達は20年間の経験に異なったタイプのコア試すいの装備の供給で持っている。異なった深さおよび異なった穴径とのプロジェクトのために、私達はいろいろ適したコア試すいの装備を提供してもいい。私達はスキッドのタイプ、クローラー タイプおよび異なった顧客の異なった必要性を満たすためにトレーラーのタイプ掘削装置を提供してもいい。照会への歓迎。
アフターセールスの保証
穿孔機の装備の保証:
（1）配達の後の最初の年の期間の中では、穿孔機の装備の主要な部分は品質の問題によって起こされる問題無料で供給されるために保証される。
（2）職場のサービス:技術援助のための必要性が、私達の技術的なエンジニア職場に急派することができれば、
しかし切符、調節、食事療法、手数料の費用はバイヤーの記述にある。
（3）時機を得たアフターセールスの援助はいつも提供される。
