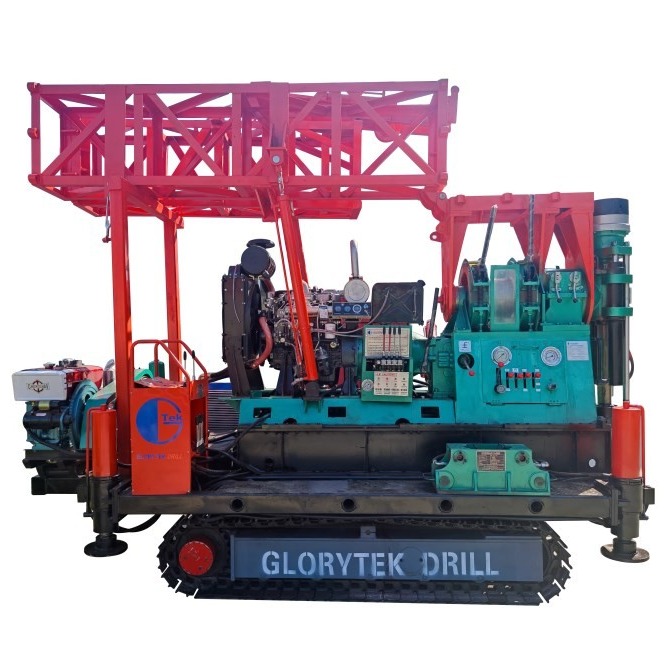

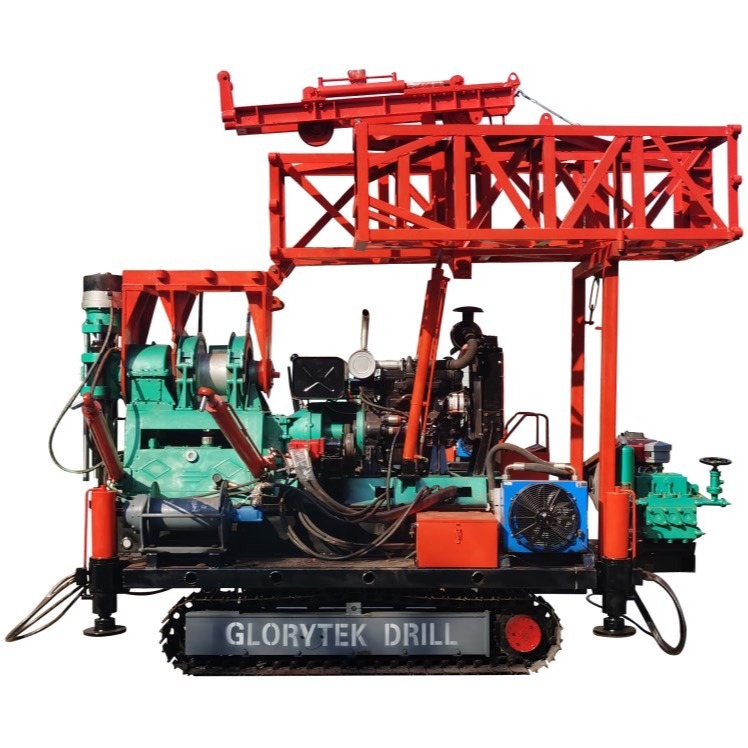

XY-4浅い中型の深さのダイヤモンドの訓練用具が付いている芯を取る探査掘削リグ
XY-3掘削装置について:
XY-4は浅い/中間穴の穿孔機の装備である。それは地質設計のためにに炭化物ビットの訓練だけでなく、使用することができる
金属の調査のためのsmall-diameterダイヤモンド ビットの調査および水文学の浅層の液体および天然ガス探査、しかしまた訓練、非金属および固体鉱物沈澱物。それはエネルギー調査、ハイウェー/鉄道の構造、水力電気工学、土木工学、等の鋭い操作に広く適用された。
特徴:
1。掘削装置は速度の等級のためのより高い回転速度および理性的な速度範囲、より大きい範囲およびより大きい低速トルクによって特徴付けられる。それはダイヤモンド ビットとのsmall-diameterコア試すいに適当であり、また堅い合金ビットおよびさまざまな設計の穴の訓練の大きい直径のコア試すいの条件を満たすことができる;
2。それは単純構造および理性的なレイアウトが付いている車伝達場合そしてクラッチを、採用する。すべての部品は、外に露出される
維持、サービングおよび修理に容易な重複。
3。それにより低い労働の強さおよび安全な操作を用いる穴で事故を取扱うことのための2ギヤ逆の速度が、ある;
4。その油圧歯車ポンプは密集した構造との伝達例で直接、分解および修理のための容易中断される車特定の油ポンプを採用し、;
5。掘削装置は操作におよび分解され、動くこと容易な重量で軽い山岳地帯で利用できる;
6。穴の状態の、少数の槓杆握りと習得を支持して、理性的なレイアウトおよび適用範囲が広く、信頼できる操作によって特徴付けられてあるそれは十分な器械が装備され、;
7。機械は着実に動かされ、しっかりと固定されてできる。そのフレームはの間に低引力の中心およびよい安定性と固体、である
高速訓練;
8。油圧プランジャー チャックは信頼できる締め金で止める操作と、ドライブ管の損傷から自由採用され、;
技術仕様:
Tehnical変数:
| 1. XY-4スキッドのモデル穿孔機の装備の基本指定 | |||
| 鋭い深さ | 1000m （Φ42mm正常な棒） | ||
| 700m （Φ50mm正常な棒） | |||
| 1000m （BQ棒） | |||
| 700m （NQ棒） | |||
| 紡錘の回転式角度 | 0~360° | ||
| 次元（クローラーのないL×W×H） | 2710×1100×1750mm | ||
| 装備の重量（電源装置なしで）） | 1720kg | ||
| 2.Rotator （with52kW、2200r/min電源装置に装備した） | |||
| 紡錘の回転速度 | 低速の陽性 | 148;274;392;569r/min | |
| 高速の陽性 | 456;841;1201;1747r/min | ||
| 低速の陰性 | 122r/min | ||
| 高速の陰性 | 338r/min | ||
| 紡錘の打撃 | 600mm | ||
| 最高。紡錘の持ち上がる容量 | 80kN | ||
| 最高。紡錘の力の圧力 | 60kN | ||
| 最高。紡錘のトルク | 3355N·m | ||
| I.D. 紡錘の | 68mm | ||
| 3. ウィンチ | |||
| 最高。持ち上がる力 | 45kN | ||
| 持ち上がる速度（第3層） | 0.82;1.51;2.16;3.15m/s | ||
| 鋼線の直径 | 16mm/19mm | ||
| ワイヤーのためのドラム容量 | 90m | ||
| 4. スキッドの装備の走行装置 | |||
| シリンダーの打撃の滑走 | 460mm | ||
| 装備の前部分の背部走行の後の穴への最高の間隔 | 310mm | ||
| 5.Hydraulicシステム | |||
| システム働き圧力を置きなさい | 8MPa | ||
| ギヤ油圧ポンプの変位 | 20ml/r | ||
| 6.Power単位 | |||
| モデル | Y2-200L-4電気モーター | ディーゼル機関 | ディーゼル機関 |
| 力 | 37kW | 52kW | 42kW |
| RPM | 1480r/min | 2200r/min | 1500r/min |
企業収益
私達は20年間の経験に異なったタイプのコア試すいの装備の供給で持っている。異なった深さおよび異なった穴径とのプロジェクトのために、私達はいろいろ適したコア試すいの装備を提供してもいい。私達はスキッドのタイプ、クローラー タイプおよび異なった顧客の異なった必要性を満たすためにトレーラーのタイプ掘削装置を提供してもいい。照会への歓迎。
アフターセールスの保証
穿孔機の装備の保証:
（1）配達の後の最初の年の期間の中では、穿孔機の装備の主要な部分は品質の問題によって起こされる問題無料で供給されるために保証される。
（2）職場のサービス:技術援助のための必要性が、私達の技術的なエンジニア職場に急派することができれば、
しかし切符、調節、食事療法、手数料の費用はバイヤーの記述にある。
（3）時機を得たアフターセールスの援助はいつも提供される。
