XY-42A 核掘削装置
XY-42Aは,タング合金炭化物先端ビットとダイヤモンドビット,小径で駆動されたコアドリルの一種です.それは主に金属または非金属または非金属固体鉱石鉱床の探査に適しています..地質学,金属工学,石炭鉱山,水質学および工学掘削の分野で広く使用されています.また,表面地帯の石油と天然ガス採掘の分野でも使用できます.鉱山工事 換気と水放出 トンネル掘削 基礎堆積 大径の建設.
特徴
8つの回転速度と合理的な速度範囲 (スピンドル速度のリストを参照してください).最大,トルク3.5KN·m (2580lbf·ft) (スピンドル回転速度が低い場合).
大型スピンデルID93mm (3.66インチ) で,リグは600mm (23.62インチ) まではるかに長いストロークを持つ水力二重シリンダーで駆動される.リグは,掘削効率を改善するために様々な掘削技術に適しています.
2つの逆転速度で,故障に対処するのに適しています.
合理的な電力と低い油温の特徴により,石油供給のためにシンプレックス液圧ギアポンプを採用しました.
二重作用の水力チャック 強力な圧縮力
軽量で,簡単に解体 (9つの部分に分け) され,コンパクトな構造と合理的なレイアウトの利点により,保守および修理に便利です.
高速の掘削で安定するのは 滑らかな動きと低い重心のためです
穴の底の掘削状態をよく知るための計測尺度が装備されており,各ハンドルは機敏で信頼性のある操作が可能です.
技術的な日付
| ディング深さ | 中核の掘削 | 500~1100m | スピンドルの最大起力能力 | 80 kN | |
| 基礎の掘削 | 100m | ||||
| 水質掘削 | 150m | ||||
| スピンドルの回転角 | 0-360° | スピンドルの最大圧力 | 60 kN | ||
| スピンドル速度 | ポジティブ | 82, 151, 215, 313, 251, 463, 661, 961 ターン/分 | 尺寸 (LxWxH) | 2730×1100×1860mm | |
| 否定的 | 67,205回転/分 | ||||
| スピンドルの最大回転トルク | 3200 N·m | 鉄線直径 | 16mm | ||
| スピンドルストローク | 600 mm | 巻き込みドラム の 内容 | 90m | ||
| スピンドルのID | 93mm | 最大の引き上げ力 | 30 kN | ||
| パワー | Y200L-4電動モーター 30kW/1470rpm | 重量 (パワーユニットなし) | 2000kg | ||
| R4105G53 ディーゼルエンジン 42kW/1500rpm | |||||

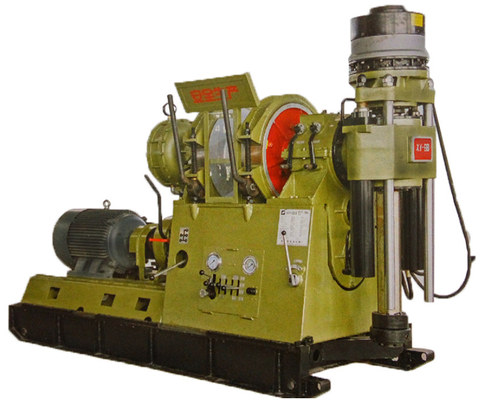

製品画像
