XY-1/XY-1A/GL200/GL250/GL300 掘削装置
XY-1/XY-1A/GL200/GL250/GL300の掘削リグは,探査および探査,鉱物探査およびSPTサービス,掘削プロジェクトに広く使用されています.,軽量で輸送に便利です

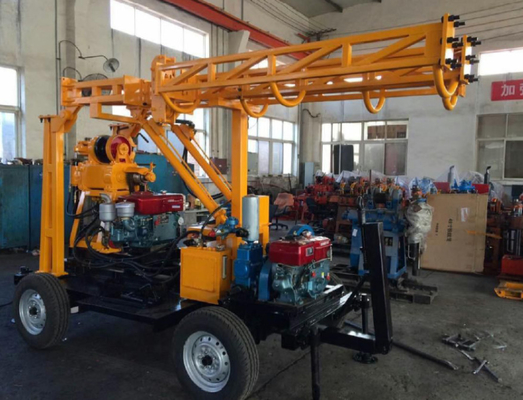

XY-1/XY-1A/GL200/GL250/GL300コア掘削リグは,クライアントの要求に応じてトレーラー・シャシまたはクローラー・シャシに搭載することができます.リグには小さな泥ポンプがあります.大穴や深穴を掘る用顧客は通常,より優れた性能のために BW160,BW160/10およびBW250のような大きな泥ポンプを選択します.
技術的な日付
| モデル | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| ドリル | 掘削深さ | 100m | 100/180m | 250m | 250m | 300m | |
| 穴の初期ダイヤル | 110mm | 150mm | 200mm | 200mm | 200mm | ||
| 最後の穴の日 | 75mm | 75mm | 75mm | 75mm | 75mm | ||
| ドリル・スティッド・ディア | 42mm | 43mm | 50mm | 50mm | 50mm | ||
| 角度範囲 | 75°~90° | 75°~90° | 75°~90° | 75°~90° | 75°~90° | ||
| サイズ (L×W×H) (L×W×H) |
1640×1030×1440 (ミリ) | 1620×970×1560 (mm) | 1700×1030×1270 (ミリ) | 1700×1030×1270ミリ | 1070×1030×1270 (ミリ) | ||
| スピールヘッド | スピンドルストローク | 450mm | 450mm | 450mm | 450mm | 450mm | |
| スピンドルの持ち上げ能力最大 | 25KN | 25KN | 30KN | 30 KN | 最大 45 KN | ||
| ハイスト | 最大.持ち上げ能力 (単一のロープ) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| パワー | ディーゼルエンジン | モデル | S1100A2 | S1100A2 | L28N | L28N | L28N |
| 定位電源 | 10.3KW | 10.3KW | 16.2KW | 20KW | 20KW | ||
| 定速 | 2000r/min | 2200r/min | 2200r/min | 2000r/min | 2000r/min | ||
| モーター | モデル | Y132M-4 | Y160M- わかった4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| 定位電源 | 7.5kW | 11KW | 11KW | 15KW | 15KW | ||
| 定速 | 1440r/min | 1460r/min | 1460r/min | 1440r/min | 1440r/min | ||
泥ポンプの仕様
| モデル | BW160 | BW160-10 | BW250 |
| タイプ | 水平の単気筒の二重作用ピストンポンプ | 水平式3シリンダー回転式単作用ピストンポンプ | 水平式3シリンダー回転式単作用ピストンポンプ |
| ラインナー・ダイア | 95 | 70 | 80/65 |
| ストローク (mm) | 85 | 70 | 100 |
| 重量 (パワーセクションを含む) (kg) | 200 | 430 | 760 |
| サイズ:L*W*H (mm) | 1110*725*965 | 1450×745×970 | 1000×995×650 |
| 理論的流量 (L/min) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| 定数圧力 (MPa) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| 1 分間に 発する 音 | 85 | 200/132/83/55 年 月 日 | 200/116/72/42/200/116/72/42 について |
| 入力電源 (kW) | 5.5 | 11 | 15 |
製品画像
