XYシリーズ クローラーコアドリルリグ
XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTLのクラバー型ドリル・リグのモデルは新しいタイプのドリル・リグです.複数のドリル技術のニーズを満たすために製造リグの私たちの数十年間の経験に基づいて開発されています主にダイヤモンドビットドリル.彼らはまた,エンジニアリング地質学および水地質学探査,水井と大直径の堆積作業の分野で使用することができます.構造がシンプルであるため,操作に信頼性があり,保守に便利ですまた,以下のような特徴があります.
1完全に水力システムと伝統的な機械式ドリル技術の完璧な統合の結果です.
2. 補給的な水力ハイスターと水力泥ポンプを装備し,設置に便利です. コンパクトな構造で,操作にも便利です.
3水力式リフティングドリルタワーで設置され,操作に柔軟性があります.
44つの水力動力装置で 安定した動作です
5クローバーを搭載したリグは,柔軟性や作業場間の移動を容易にする.
技術的な日付
| モデル | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| 掘削深さ | 700〜1000m | 700~1100m | 700~1400m | 900~1800m | 1000〜2100m | 1200~2400m | |
| 掘削角度 | 45~90° | 45~90° | 45~90° | 90° | 90° | 90° | |
| スピンドル速度 | ポジティブ | 101,187,267, | 82,151,215, | 83,152,217, | 96,170,244, | 92,162,244, | 96,178,253, |
| 388,311, 574 |
313,251,463, | 316,254,468, | 284,357,471, | 284,357,471,678994回転/分 | 369,268,494, | ||
| 819,1191rpm | 661,961rpm | 667,970rpm | 678994回転 | 7051025回転/分 | |||
| 否定的 | 83,251回転/分 | 67,205rpm | 67,206rpm | 84293回転/分 | 85,234rpm | 78248回転/分 | |
| マックス スピンドル速さ | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| スピンドル給餌筋 | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| スピンドルホール直径 | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| マックス スピンドルの持ち上げ能力 | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| マックス スピンドルの圧力力 | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| 鉄線直径 | 16mm | 16mm | 175mm | 185mm | 215mm | 215mm | |
| 巻き込みドラム容量 | 90m | 90m | 110m | 120m | 120m | 120m | |
| マックス.引き上げ力 | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| 掘削塔の高さ | 10m | 10m | 10m | 12m | 12m | 12m | |
| パワーユニット (ディーゼルエンジン) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| 泥ポンプ | 160L/分 | 160L/分 | 250L/分 | 250L/分 | 320L/分 | 320L/分 | |
| ミキサー (オプション) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| 補助ハイスター | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| マックス.マストの負荷 | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| 移動速度 | 15km/h | 15km/h | 15km/h | 15km/h | 15km/h | 15km/h | |
| 登る能力 | 30° | 30° | 30° | 30° | 30° | 30° | |
| サイズ | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| 体重 | 93t | 96t | 10t | 135t | 14t | 146t | |

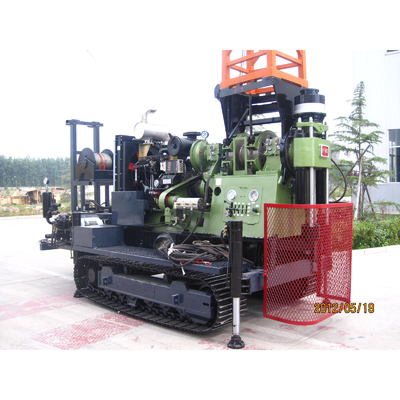

製品画像
