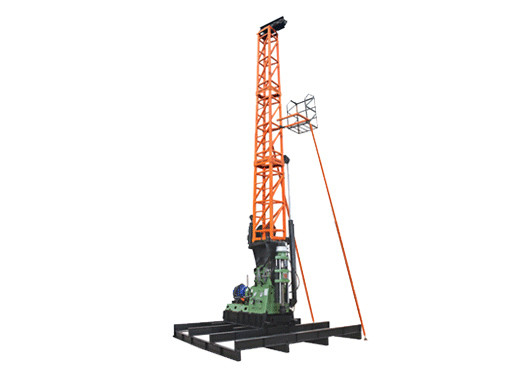

塔と統合されたコアドリルリグ
記述
XY-2T/4T/42T/44Tドリルリグは,XY-2/4/42Aのメインマシンと塔と組み合わせられています.このシリーズドリルリグは,構造がコンパクトで,構成が合理的で,軽量です.簡単に分解できる操作および保守に便利. 掘削リグは,水力的に引き上げ,下げする機能があり,大きな角度斜めの穴掘削に適しています.
技術的な日付
| 仕様 | モデル | ||||
| XY-2T | XY-4T | XY-42T | XY-44T | XY-5T | |
| 掘削深さ | 300〜500m | 700〜1000m | 700~1100m | 700~1400m | 900~1800m |
| マックス.トーク | 3147N·m | 2640N·m | 3200N·m | 3200N·m | 5500N·m |
| スピンドルストローク | 560mm | 600mm | 600mm | 600mm | 600mm |
| スピンドルのID | 96mm | 68mm | 93mm | 93mm | 93mm |
| マックス スピンドルの持ち上げ能力 | 60kN | 80kN | 80kN | 120kN | 135kN |
| マックス 給餌力 | 45kN | 60kN | 60kN | 90kN | 100kN |
| 引き上げ力最大 | 30kN | 30kN | 30kN | 45kN | 60kN |
| 電動モーターの電源 | 22kW | 30kW | 30kW | 37kW | 55kW |
| ディーゼルエンジン | 31kW | 42kW | 42kW | 50kW | 64kW |
| マストの仕様 | モデル | ||||
| XY-2T | XY-4T/42T/44T | XY-5T | |||
| 掘削塔の高さ | 8000mm | 10000mm | 11000mm | ||
| 基地の面積 | 3600×2100mm | 4000×4000mm | 5500×5500mm | ||
| ポリエの番号 | 2 | 5 | 5 | ||
| マックス.マストの負荷 | 75kN | 100kN | 120kN | ||
| 移動可能な作業プラットフォームの負荷 | 70kg | 80キロ | 90kg | ||
| ドリルタワーの調整角度 | 45°~90° | 45°~90° | 45°~90° | ||
