DX4 フルヒドロリック・クローラー・コア・ドリリング・リグ
記述
クローラー型配置,ロータータの給餌とリフトは,長筋3.5mのギアとチェーンを持つシリーズモーターによって駆動されます. スピンドルの回転は,単一のエンジンによって駆動されます.4つの機械シフトがありますマストは滑って地面に触れる機能があり,スピンドルは油筒で上げられ,下げられる.輸送と保管のために折りたたむことができますスピンドルには大きな直径の穴があり 高精度な構造があります
技術的な日付
| モデル | DX-4 フルハイドロリック | |
| ディーゼルエンジン | モデル | カミンス 6BTA5.9-C180 |
| パワー | 132kW | |
| スピード | 2200rpm | |
| 掘削能力 | BQ | 1000m |
| NQ | 700m | |
| 本部 | 500m | |
| ローター容量 | RPM | 4シフト/変更可能なステップレス0-1100rpm |
| マックス.トーク | 4200N·m | |
| 直径を保持する | Φ98mm | |
| マックス スピンドルの持ち上げ能力 | 150kN | |
| 最大 給餌力 | 60kN | |
| メインホイストの容量 | 引き上げ力 (単一のワイヤ) | 57kN |
| 鉄線直径 | 12mm | |
| 鋼鉄ワイヤの長さ | 50m | |
| 鋼鉄ワイヤホイストの容量 | 引き上げ力 (単一のワイヤ) | 12kN (裸太鼓) |
| 鉄線直径 | 6mm | |
| 鋼鉄ワイヤの長さ | 1000m | |
| マスト | マストの高さ | 11m |
| マストの調整角度 | 0°-90° | |
| 掘削角度 | 45°-90° | |
| 食事 ストロック | 3500mm | |
| 滑り筋 | 600mm | |
| ほか | 体重 | 9300kg |
| 寸法 (L×W×H) | メイン装備 5100×2200×2890mm | |
| 輸送方法 | クローラー | |
| 泥ポンプ | モデル | BW-150 |
| 足の湿度 | 固定範囲 | 55.5-110mm (標準の穴の大きさ Φ154mm) |

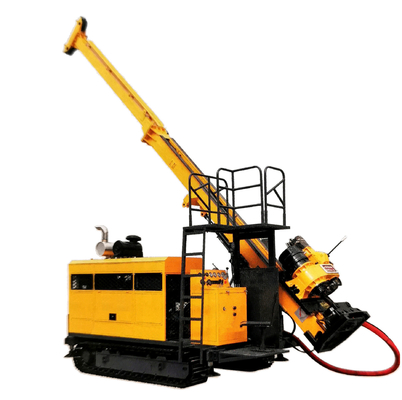

製品画像
