GLKD-1 全液圧地下核掘削リグ
記述
GLKD-1フル水力地下掘削リグは,地下掘削作業のために設計されたコンパクトで強力な掘削機器です.スピンドル回転速度範囲は280~900r/min,トークは735Nm効率的で正確な掘削性能を保証する.リグは強い軸推力 (>32KNa) と軸引力 (>40KNa) で装備されています.難しい掘削作業を処理できるようにする.
液圧システムの作業圧が20MPa (最大圧が25MPa) で動作すると,リグは信頼性と一貫性のあるパフォーマンスを提供します.1600mmのパワーヘッドストロックと調整可能な掘削角度 (0°-90°の表面掘削と0°-360°の地下掘削とアジムス角度).
このリグは,1480rpmの回転速度を持つ45kWのモーターで動いて,効率的で信頼性の高い掘削作業を提供しています.コンパクトで携帯可能で,機械ボディは2620600750mmを測り,重さは1335kgです.電源ユニットと制御パネルは,快適な操作を保証し,それぞれ805kgと80kgを重く.
GLKD-1リグは,様々なビットとドリル棒のサイズをサポートし, 異なるドリリング要件に対応します.地下掘削プロジェクトに効率的で信頼性の高いソリューションを提供します.
技術的な日付
| スピンドル 回転速度 | 280~900r/min | スピンドルトーク | 735Nm |
| 軸推力 | >32KNa | 軸引力 | >40KNa |
| 液圧システムの作業圧 | 20MPa | 最大圧力 | 25MPa |
| メインポンプの最大圧 | 31.5MPa | 補助ポンプの最大圧 | 25MPa |
| 動力ヘッドストローク | 1600mm | 表面掘削の角度 | 0°-90° |
| 地下掘削の角度 | 0°-360° | アジムス角 | 0°-360° |
| モーターパワー | 45kw | モーターの回転速度 | 1480回転/分 |
| 機体/サイズ | 2620*600*750mm | 体重 | 1335kg |
| パワーユニット | 1770*1000*1420mm | 体重 | 805kg |
| コントロールパネル | 700*400*1100mm | 体重 | 80kg |
GLKD-1 全水力地下掘削リグ 掘削部
| ちょっとオーダーダース | 掘削棒 O.D (mm) | 棒材料 | ダウン | 横軸 | 上へ |
| 75 (NQ) | 69.9×48 | XZ850 | 300 | 250 | 150 |
| 59 (BQ) | 55.6*48 | XZ850 | 400 | 350 | 250 |
| 47 (AQ) | 44.5*48 | R780 | 500 | 450 | 350 |
| 注:上記の掘削深さのデータは参照のみです. | |||||

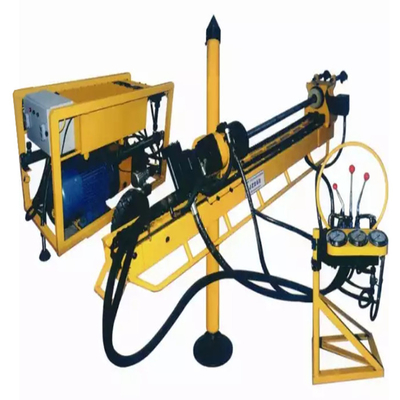

製品画像
