HDD-45/96 HDD 掘削装置
記述
HDD-45/96水平方向ドリルリグは,オープンループと水力制御モードのドリルリグを備えたオールインワン完全自負式設計である. 液圧システム,トランスミッションシステム,減速器,電気制御システム,その他の主要部品はすべて 信頼性が高い製品です
技術的な日付
1シャーシ
HDD-45/96は,強固なサイト適応性と高い信頼性を有する,鋼鉄の軌道を採用自転車体; それは,中国の有名なブランドウォーキング減速機を装備,安定した性能と信頼性の高い品質.
| 軌道のホイールベース: | 1850mm |
| 線路外幅: | 2300mm |
| 軌道の幅: | 450 mm |
| 計量: | 1400mm |
| 歩行式減速機: | TBM22 |
| グレード可能性: | 30% |
| 歩行速度: | 1.5km/h |
| 体重: | 16t |
2ディーゼルエンジンのシステム
カーミンのターボディーゼルエンジンを 使い 強力なパワーと排出量で 中国の第3段階を満たします
| エンジンモデル | QSC8.3-C260-30 |
| 定数電源 | 194KW |
| マックストーク | 1135N·m / ((1 350r/min) |
| 定速 | 2200回転/分 |
| 排放基準 | 中国 第3段階 |
| 燃料タンクの容量 | 350L |
3液体システム
ローテーションとプッシュ・プルの両方が オープンな水力システムを使用します 中国で有名なブランド部品です 品質は信頼性があります
| 動力ヘッド回転システム | |
| 回転ポンプ: | 90R100 (ソウア) |
| 圧力: | 350bar |
| モーター: | MHP20 ((ポクレイン) |
| 動力ヘッドの押す引くシステム | |
| プッシュ・プルポンプ | HP1VO95LRDS (ハイテク) |
| 圧力 | 350bar |
| エンジン: | A6V107*4 (ハイテク) |
| 液体油タンクの容量: | 400L |
| 液体オイル: | HD46 (−15°C〜40°C) |
4電気システム
電圧:C24V
2SK6L/98-3X01ZQ1Q2F4
旋回ハンドル: 2SK6T1/98-3X01ZF1F2Z4
移動スイッチ:N/A
5掘削フレーム
前向きの支柱と後ろの支柱は同時にラフリングに使用され,角度調整操作は簡単で,範囲は大きい.
ドリルフレームの調整角度: 0°24°
6パワーヘッド
ドリリングリグは,ラックとピニオンを通るプッシュとプルアクションを完了します. スピンドル浮遊は,ドリルパイプのスレッドを効果的に保護することができます. 変形モーターは高速プッシュとプルを実現することができます.
最大推力引力:960kN
最大押す/引く速度 32m/min
最大回転トルク 25000 N·m
最大回転速度 110/55r/min
動力ヘッドの最大走行: 3800mm
回転式減速機:N/A
押す-引く減速機:中国製
7- クランプ
掘削装置には,自中心化する回転式クランプと鎖が装備されており,このクランプは掘削パイプをしっかりと固定し, jaws を維持し,交換することは簡単です.
鎖のトルク 45000N·m
鎖の回転角 20°
8- キャブ
ドリルリグは,回転する反ノイズキャビン,調節可能な座席,暖房と冷却空調設備を備えており,ドリルリグの操作快適性を大幅に向上させます.
内部照明,フロントガラスの拭き機,高級革の座席,その他の配置は操作に適しています.
キャビンの幅 950mm
キャビンの長さ 1200mm
9掘削管,掘削道具 (オプション)
ドリルリグは標準オイルドリルパイプまたはHDDドリルパイプで動作できます.ドリルパイプスレッド:API NC31.
バックリバー: フラットリバー,ドラムリバー,プレート型リバーは全て利用可能.
注記: ドリルパイプが耐えられる最大推力/引力と最大トルクが同時に最大に達することはできません.ドリルパイプの使用中に粘着しないように,ドリルパイプの使用時の最大接続トルク制限を注意してください.
主な技術パラメータ
| ポイント | パラメータ | |
| 製造者 | カミングス | |
| モデル | QSC8.3-C260-30 | |
| エンジン | 定位電源 | 194KW |
| 最大引力/推力 | 960KN | |
| 推力引力 | 最大引力/推力速度 | 32m/min |
| トルク | 25000N.m | |
| ローテーション | 最大スピンドル速度 | 110r/min |
| パイプ | 直径 × 長さ | φ 89*3000 |
| 最大傾き角 | 24 | |
| ローダークレーン | 持ち上げ重量 | N/A |
| 移動運転 | スタイル | 鉄製の自走型クローバー |
| 移動速度 | 1.5 km/h | |
| 体重 | 12t | |
| サイズ | L×W×H | 7.5*2.3*26 |
| ローータリーポンプ | 90R100 (ソウア) | |
| プッシュポンプ | HP1VO95LRDS (ハイテク) | |
| ロータリーモーター | MHP20 ((ポクレイン) | |
| ローター式減速機 | N/A | |
| 押すモーター | A6V107*4 (ハイテク) | |
| 圧縮装置 | MN2E295C1G31.25-A107 | |
| メインバルブ | ハングリー (Hengli) | |
| ハンドル | 2SK6T1/98-3X01ZF1F2Z4 | |
| ハンドル | 2SK6T1/98-3X01ZF1F2Z4 | |
| 歩行速度減速機 | JT08VK | |
| 液圧シリンダー | / | |
| トラッククレーン | 2.3t | |
| 液体管 | マヌリ | |

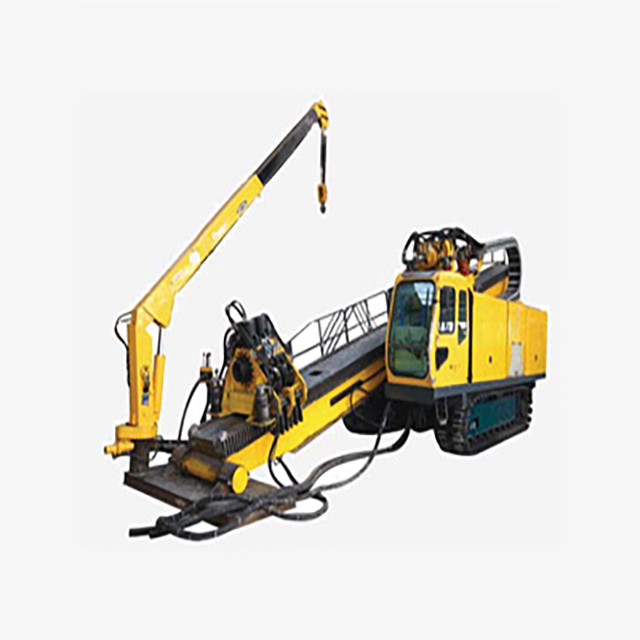

製品画像
