HDD-25水平方向钻井装置
記述
HDD25水平方向ドリルリグは,完全に自負設計の1パーツで,オープンループ,水力制御モード,水力システム,トランスミッションシステム,減速機,電気制御システム高い信頼性を持つ国内で知られたブランド製品から選択されます.
技術的な日付
1シャーシ
HDD25は,強固なサイト適応性と高い信頼性を持つ鉄筋自走車体採用.それは中国の有名なブランドウォーキング減速器を装備しています.安定した性能と信頼性の高い品質.
| 軌道の軸間距離 | 1710mm |
| クローバーの外側の幅 | 2060mm |
| 軌道の幅 | 350 mm |
| 計量 | 1360mm |
| 歩行式減速機 | IKY252.5A-2900 |
| グレード可能性 | 30% |
| 歩行速度 | 1.5km/h |
| 体重 | 10t |
2エンジンシステム
カミンスターボエンジンが選択され,強電力で排出量は国の第3段階に達する.
| エンジンモデル | QSB5.9-C180-33 |
| 定位電源 | 132KW |
| 最大トルク | 800N·m / (((1500r/min) |
| 定速 | 2200回転/分 |
| 排放基準を満たす | 中国 第3段階 |
| 燃料タンクの容量 | 355L |
3液圧システム
ローテーションとプッシュプルの両方がオープンな水力システムを使用しています.これらは信頼性の高い国内知名ブランド部品です.
| 動力ヘッド回転システム | ローータリーポンプ | CBGj80 |
| 圧力 | 200bar | |
| モーター | イートン 6K-490*2 | |
| 動力ヘッドの押す引くシステム | プッシュ・プルポンプ | CBGj80 |
| 圧力 | 200bar | |
| モーター | XM05-200*2 | |
| 水力油タンクの容量 | 450L | |
| 液体オイル | HD46 (-15°C~40°C) |
4電気システム
| システム電圧 | DC24V |
| 押す-引く回転ハンドル | 2SK6T-3XZD2 |
| ロータリーハンドル | 2SK6T-3XZ |
| 移動スイッチ | ない |
5マストブーム
振幅を変更するために後部サポートシリンダーを採用し,角度調整操作は簡単で範囲は大きい.
| ドリルフレームの調整角度 | 2~24° |
6パワーヘッド
掘削装置は,ラックとピニオンを通ってプッシュ・プルアクションを完了します. 動力ヘッドボックスの浮遊は,掘削管のスレッドを効果的に保護することができます.固定モーターは,高速推力と引き戻しを実現.
| 最大推力引力 | 275kN |
| 最大押す/引く速さ | 35m/min |
| 最大回転トルク | 8000 N·m |
| 最大回転速度 | 135/68r/min |
| 動力ヘッドの最大動力 | 3500mm |
| ローター式減速機 | N/A |
| 押す-引く減速機 | 中国ブランド |
7クランプ
掘削装置は,回転する自己中心の固定・解凍装置で装備されており,掘削棒をしっかりと固定できます. 視線は良好です.また,それは,維持と下巴の交換のために便利です.
| 鎖のトルク | 20000N·m |
| 鎖の回転角 | 20° |
8タクシー
調節可能な座席を備えた回転式ノイズ・シールドキャビンは,暖房・冷却・エアコンを備えており,ドリル・リグの操作の快適さを大幅に向上させます.フロントグラスワイパー高級革の座席やその他の配置が操作に適しています
| キャビンの幅 | 950mm |
| キャビンの長さ | 1200mm |
9掘削管,掘削道具 (オプション)
標準型オイルドリルパイプまたは掘削用ではない特殊なダブルトップドリルパイプを選択できます.バックリマーはフライカットリマー,バレルリマー,フラットリマーになります.ドリルパイプの両端の関節のサイズは,API NC23です..
注: ドリルパイプが耐えられる最大推力/引力と最大トルクが同時に最大に達することはできません.ドリルパイプの使用中に粘着しないために,ドリルパイプの使用中に最大接続トルク制限を遵守してください..
主な技術パラメータ:
| ポイント | パラメータ | |
| エンジン | 製造者 | カミングス |
| モデル | QSB5.9-C180-33 | |
| 定位電源 | 132KW | |
| 推力引力 | 最大引力/推力 | 270KN |
| 最大引力/推力速度 | 35m/min | |
| ローテーション | トルク | 8000N.m |
| 最大スピンドル速度 | 135r/min | |
| パイプ | 直径 × 長さ | φ 73*3000 |
| 最大傾き角 | 24 | |
| ローダークレーン | 持ち上げ重量 | N/A |
| 移動運転 | スタイル | 鉄製の自走型クローバー |
| 移動速度 | 1.5 km/h | |
| 体重 | 10t | |
| サイズ | L×W×H | 6.0*2.06*2.3m |
主な構成
| ローータリーポンプ | CBGj80 (国内) |
| プッシュポンプ | CBGj80 (国内) |
| ロータリーモーター | 6K490 (イートン) |
| ローター式減速機 | ない |
| 押すモーター | XM05 200 |
| 圧縮装置 | G11.09HH-SRI |
| メインバルブ | 2GCJX-G25L |
| 2GCJX-G25L | |
| スワイバーハンドル | 2SK6T-3XZ |
| ハンドルを押して引っ張る | 2SK6T-3XZD2 |
| 歩行速度減速機 | IKY252.5A-2900 |
| 液圧シリンダー | / |
| トラッククレーン | / |
| 液体管 | / |

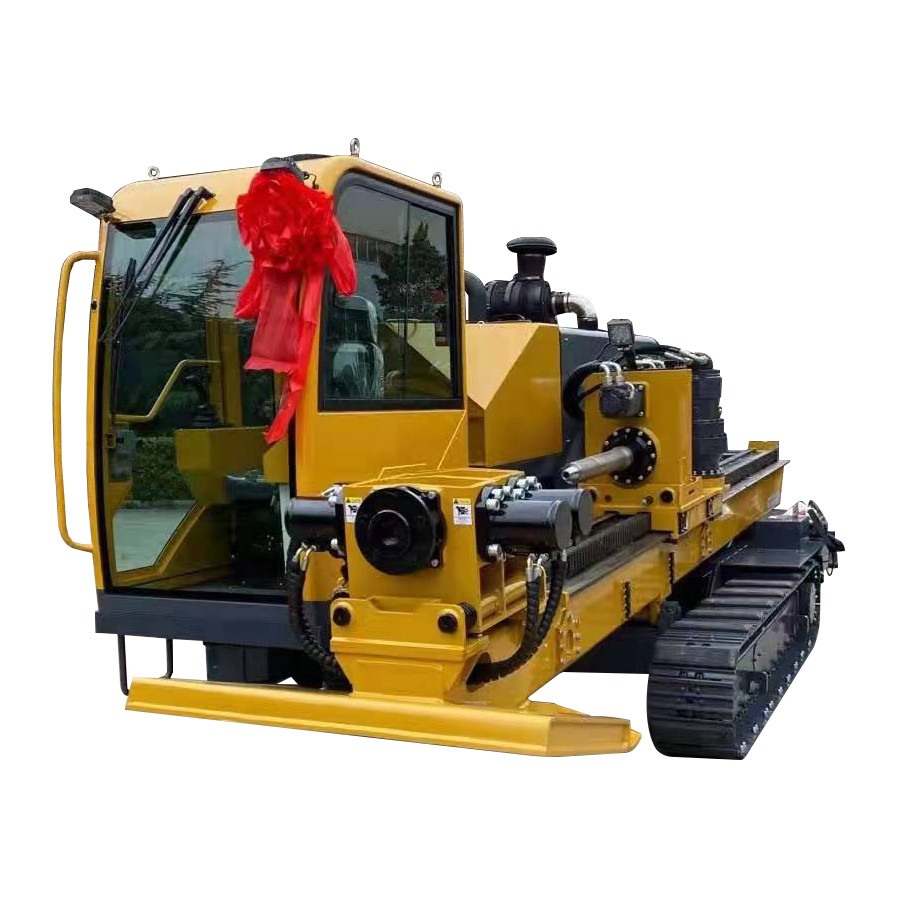

製品画像
