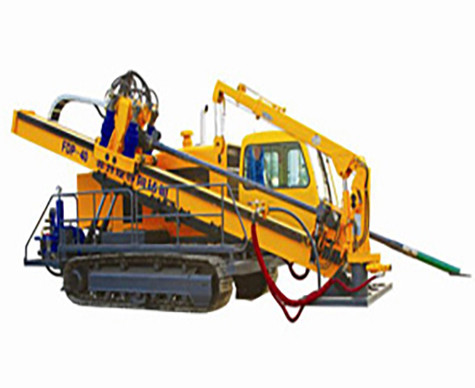

68トンのHDDドリルリグ
記述
1F-68水平方向钻井リグは完全に水力駆動.外見は魅力的で,ワイヤード式リモコン制御方法を使用します.主なコンポーネントは国内外で有名なブランドから.
2この重荷型HDDリグは,低排出量とノイズと国際的に優れた制御技術を持つ有名なディーゼルエンジンで,都市部での作業に適しています.負荷なしの作業条件下では,電力の消費量が最低レベルに削減されます..
3ドリルヘッドの回転は,大きなトルクとギア2のステップレス速度調整を持つ4つの水力モーターによって駆動されます.
4. ドリルヘッドのプッシュ/プルは,減速器を搭載した4つのモーターによって駆動されます. ラックとピニオントランスミッション構造は,水平方向ドリルリグの高い安定性と効率性を保証します.
5. 重荷HDDリグの泥ポンプは,水力駆動で,機械トランスミッション形式です. ポンプの圧力と移動は柔軟に調整できます.
6この水平方向の掘削リグは,簡単に操作するためにワイヤレスガイド装置を装備しています.
7Φ102 × 5000mmのドリルリグと2tのクレーンを含む,ドリルツールの完全なセット.
技術的な日付
| エンジンパワー | 243kW (Weichai Power) /239KW (カミンズ) |
| 給餌/引力能力 | 680/680kN |
| 定数トルク | 27000N.m ((45r/min) |
| 13500N.m (90r/min) | |
| 主軸の回転速度 | 0〜45r/min |
| 0〜90r/min | |
| 給餌ストロック | 6m |
| ガイドホールの直径 | φ240mm |
| 突入角 | 8〜16° |
| 移動速度 | 1.5〜3.0km/h |
| 構造 | 鉄筋,モーターギアラック,キャブクレーン,泥ポンプ統合マシン |
| クレーン | 2トンの直腕クレーン |
| 尺寸 (L×W×H) | 9000×2750×2800mm |
| 体重 | 22000kg |
| 泥ポンプ | |
| モデル | BW-600 |
| マックス 流量 | 600L/分 |
| マックス 圧力 | 8Mpa |
| 体重 | 650kg |
| パルプシステム | 選択可能 |
| 掘削 道具 | |
| 掘削棒 | φ102×5000mm |
| パイロットビット | φ170 (φ230)mm |
| リマービット (切断型) | φ425φ500φ680φ760φ820φ920φ1000 について |
| スウィーブル | 80T |
| 測定・制御装置 | 選択可能 |
