GLF500 トップハンマー フルハイドロリックRCドリリングリグ
記述
1. ディーゼルエンジンを駆動する液圧システム. ウォーク,旅行,回転,給餌,上げ,着陸,引き上げ,補償,卸荷,などすべて液圧部品によって動作します.
2. 岩の掘削作業中に,あなたは空気圧縮機を運転する風とスラッグを提供する逆ハマーを使用することができます.
3操作では,逆循環操作を行うために,逆ハマーとダブルレイドドリル棒 (ダブルレイドの隙間を通って空気を吸い込み,内管を通ってスラッグ) を使用できます.
4ポジティブな循環操作を行うために一般的なドリル棒を使用することもできます.
5. 作業ユニットは,給餌システム,スライドガイド (マスト),トップドライブ回転頭,インプットボックス,スライドプレート,補償機構,センター装置,卸荷システムおよび上げシステム,などで構成されています.
6軸圧縮,前進速度,回転速度を調整できます.
7. クローラー自動駆動構造移動モード,移動が簡単. クローラー・シャシーを使用. 鉄筋リンク ((市街で移動が簡単であるゴムブロックを挿入することがオプションです).標準配置として4つの高い着陸脚車両で積もった長距離輸送では,直接車両に移動し,輸送に便利で,引き上げる必要はありません.
8操作中に4つの水力降落脚はリグボディレベルと安定性を調整します
9持ち上げは,1.0トンの範囲で物品 (ドリル,ツールなど) を持ち上げ,ドリルパイプとドリルリグの卸荷にも役立ちます.
10マストベルトは補償メカニズムを備えており,マストを作業台に移動させ,安定性を保ちます.作業精度を向上させる.
11レベル計と専用のセンター装置は,掘削穴の垂直性と精度を保証します.
12圧縮空気システムは,ハンマーを潤滑し,使用寿命を延長するために,特別な油霧潤滑剤を提供します.
技術的な日付
| モデル: | GLF500 |
| 最大掘削深さ: | 280m |
| 掘削管の直径: | 110ほら305mm |
| 作業空気圧: | 1.05ほら3 MPa |
| 空気消費量: | 16〜42m3/min |
| 掘削棒長さ: | 3m |
| 钻石棒の直径: | Φ89/Φ108/Φ127mm |
| 軸圧: | 5t |
| 引き上げ力: | 12t |
| 緩い上げ速度: | 2.9m/min |
| スローフィード速度: | 4.2m/min |
| 高速な持ち上げ速度: | 14.5m/min |
| スピード: | 21m/min |
| 回転トルク: | 4000〜5700Nm; 2820〜3300Nm |
| 回転速度: | 0〜120r/min"0-150r/min |
| 浸透率: | 10〜25m/h |
| 歩行速度: | 2.5Km/h |
| 格付け能力: | 21° |
| 体重: | 8.5t |
| 全次元: | 6.3×2.1×2.8m |
| 申請の作成: | 固化されていない岩層または床岩 |
| 掘削方法: | バックハンマー |
| ハンマー: | 高圧空気シリーズの中間 |

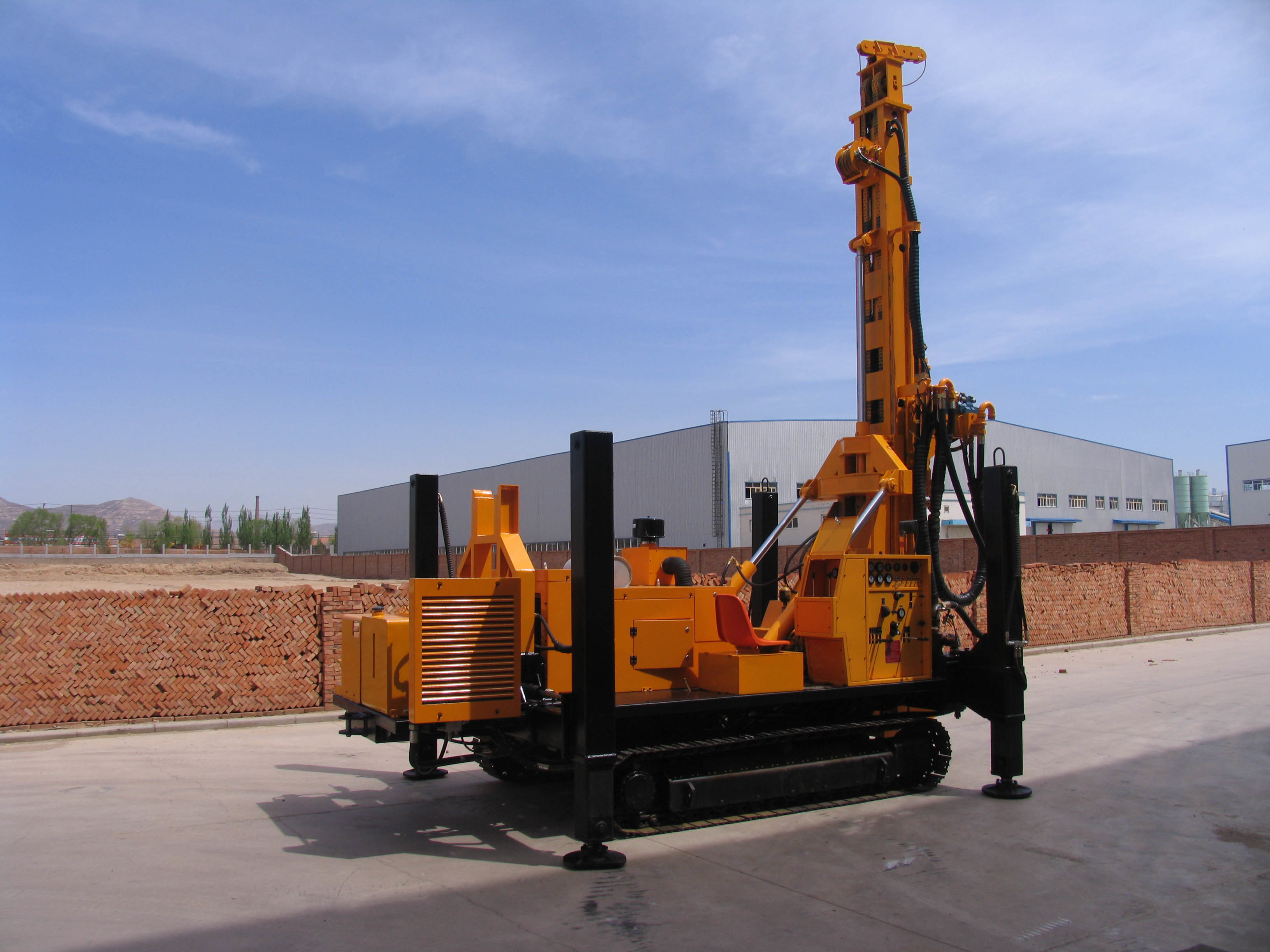

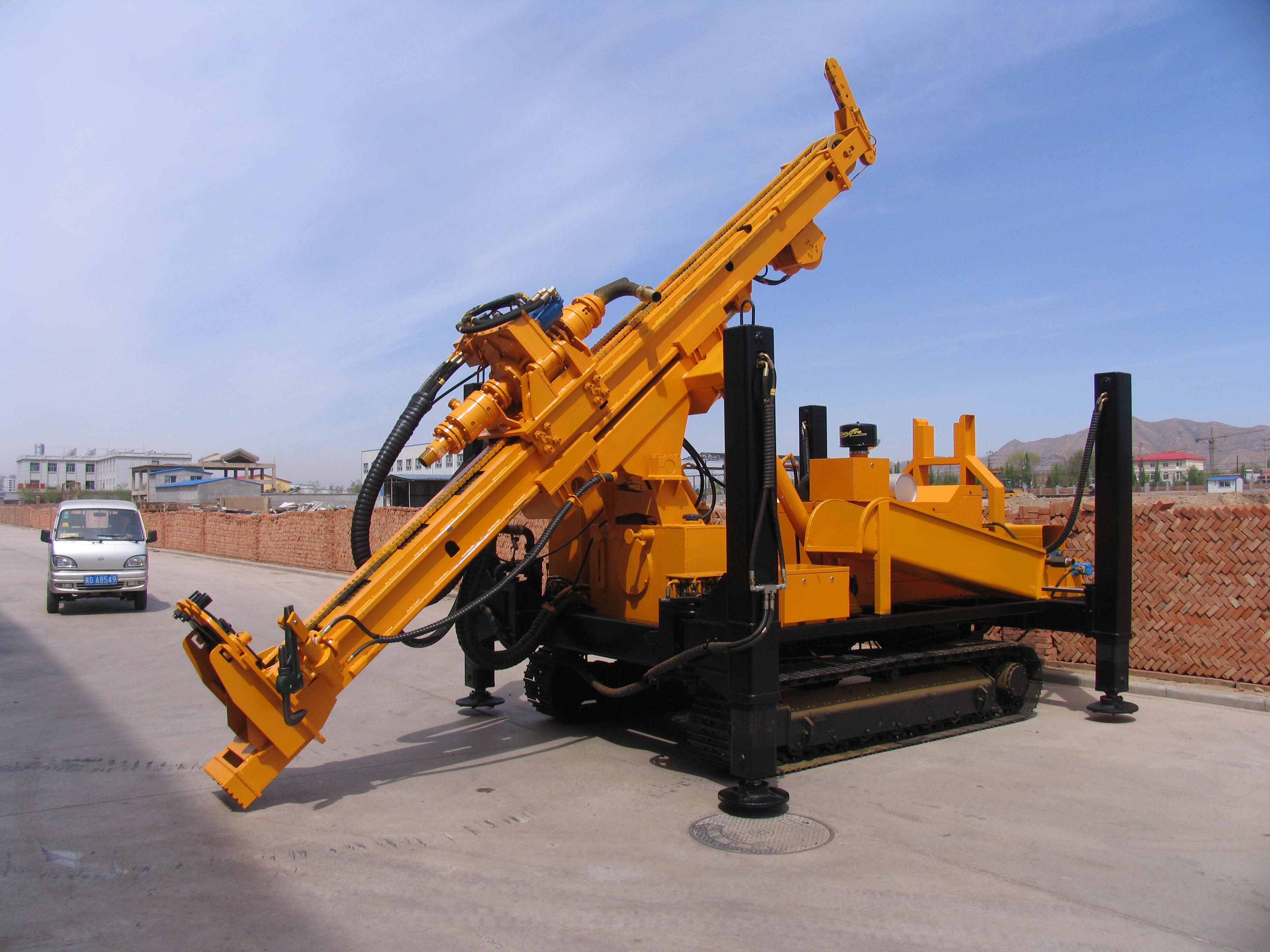

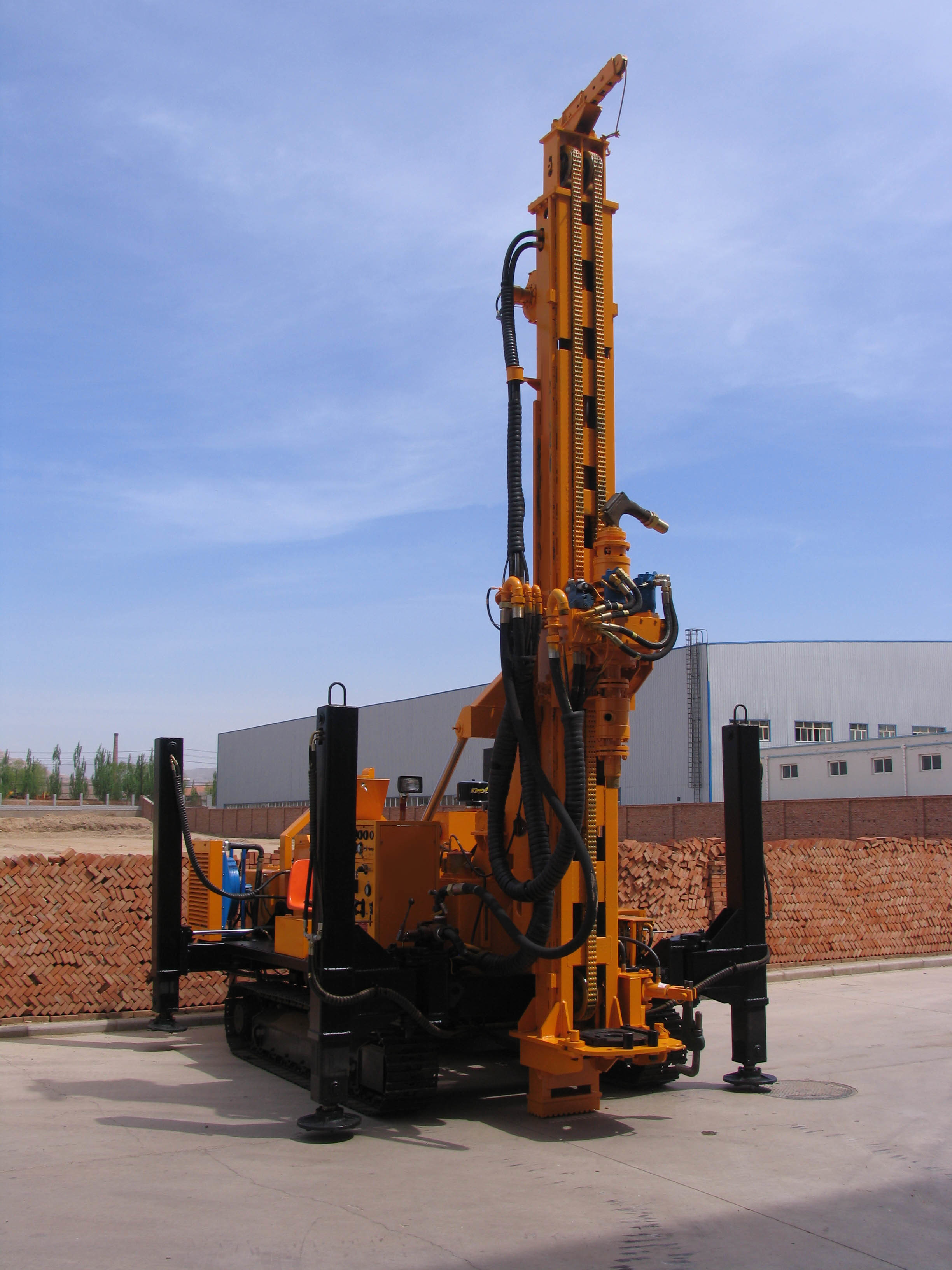

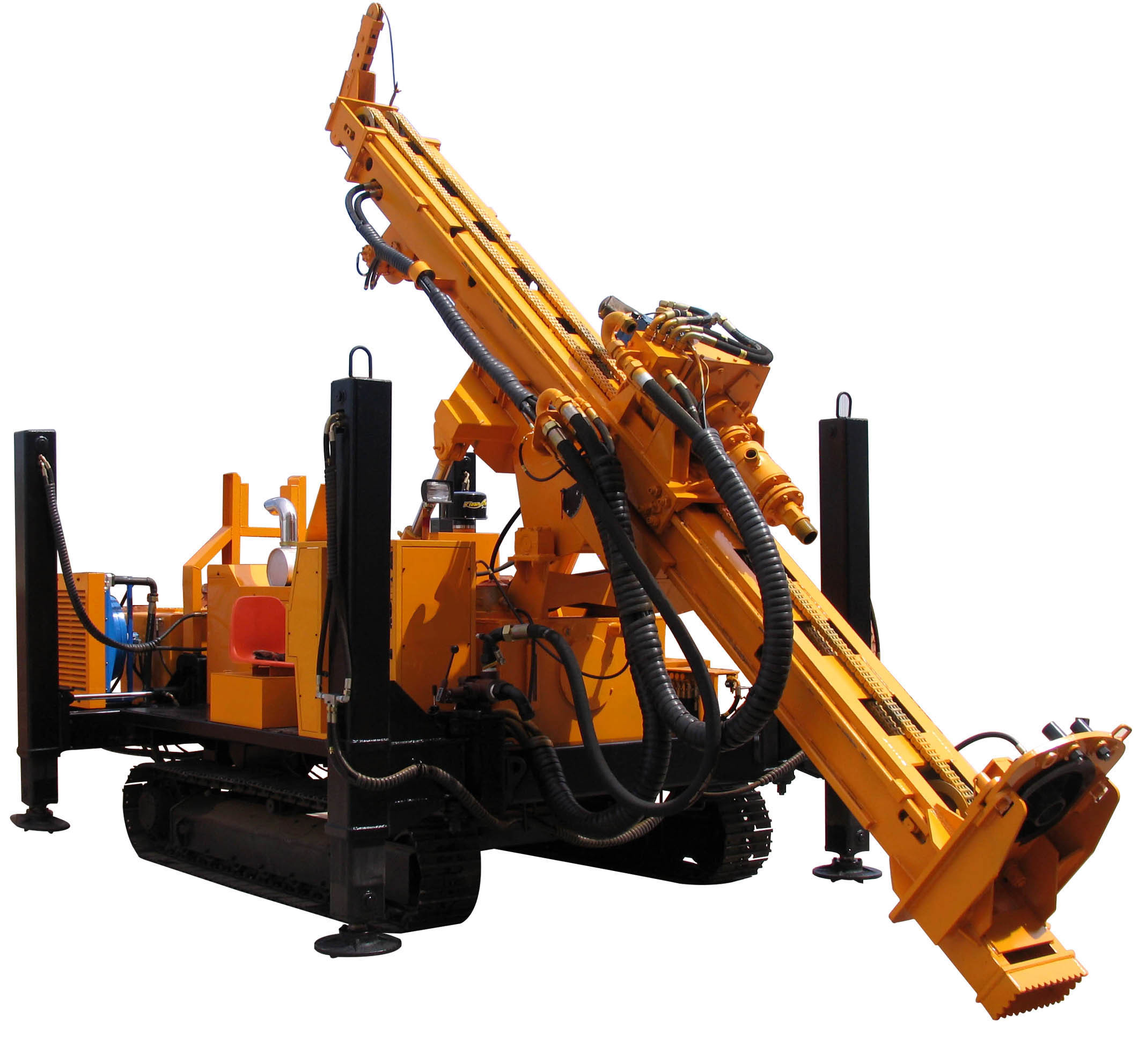

製品画像
