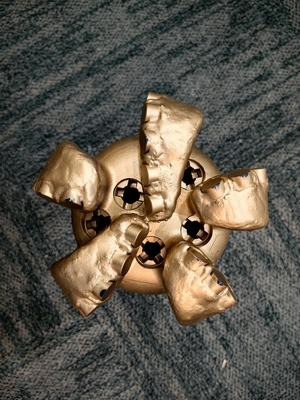

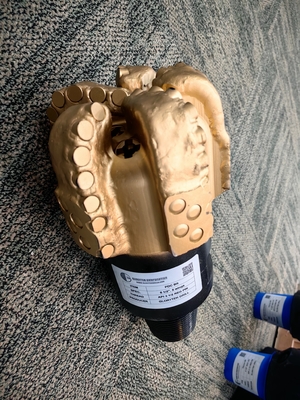

PDC ドリルビット
製品説明
PDCドリルビット石油・ガス産業で使用される掘削道具で 岩石を掘り込みますこれらのビットには,ポリ結晶ダイヤモンドコンパクト (PDC) 切断機と呼ばれる合成ダイヤモンド挿入物を持つ切断構造があります.PDCビットは,安定性と方向制御能力のために,方向式掘削アプリケーションで一般的に使用されます.
技術パラメータ
| ビットタイプ | 6インチ | 8 1/2 インチ | 8 1/2 インチ | 12/4 インチ | ビットタイプ | 17-1/2インチ GM1606T |
| IADCコード | M423 | M432 M332 |
M323 | M432 M332 | IADCコード | M323 |
| ナイフ | 5 | 6 | 8 | 6 | ナイフ | 6 |
| カッターサイズ (mm) | Φ13
MM
|
Φ16
MM
|
Φ13
MM
|
Φ16MM | カッターサイズ (mm) | Φ16MM;Φ13MM |
| 噴嘴Qty/タイプ | 5 | 13.2 | 9.6 | 30.78 | 切断器Qty | Φ16×58; Φ13×81 |
| 噴嘴Qty/タイプ | 3NZ | 6NZ | 4NZ | 6NZ | 噴嘴Qty/タイプ | 8NZ |
| ゲージ長 | 1.5" | 2.2 " | 2 " | 2.5" | サイズの長さ (mm) | 110 |
| 接続 | 3-1/2インチ API REG | 4-1/2インチ API REG | 4-1/2インチ API REG | 6-5/8インチ API REG | 接続 | 7-5/8インチ API REG |
| トルク (KN.m) | 10.4~114 | 24.1~265 | 24.1~265 | 51.7~569 | N.W./G.W.KG | 338/388 |
| 回転速度 (rpm) | 60から260 | 60から260 | 60から260 | 60から260 | ノズルのサイズ (インチ) | 10/32 |
| ビット (KN) の重量 | 8〜50 | 20〜100 | 20〜100 | 30から140 | 回転速度 (Rpm) | 60から260 |
| マックス.WOB (KN) | 90 | 130 | 130 | 180 | ビット上の重量 (KN) | 30〜200 |
| 流量 (lps) | 10〜30 | 22~35歳 | 22~35歳 | 38〜70 | マックス.WOB (KN) | 240 |
| 流量 (lps) | 45から80 |
会社プロフィール
グロリテック産業 (北京) 株式会社中国の北京に本拠を置く 統合型企業で,数十年もの間,最高品質の掘削機器と掘削部品の製造と輸出を専門としています. We are supported and assisted by a highly experienced team of designers and engineers that enable us to complete all the assigned projects successfully as per the specified requirement from our clients.
