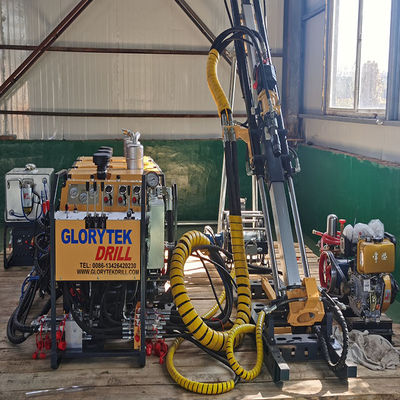

ポータブル・コア・ドリリング・リグ
|
モデル
|
GL300E
|
GL500E
|
GL800E
|
|
掘削深さ
|
|||
|
B について
|
320m
|
580m
|
800m
|
|
N
|
220m
|
380m
|
600m
|
|
H
|
80m
|
180m
|
260m
|
|
注: 掘削深さは理論値に基づいており,特定の掘削深さの能力は実際の作業条件とプロセス方法によって決定されます.
|
|||
|
電力システム
|
|||
|
ディーゼルエンジン
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
パワー
|
41kw
|
82Kw
|
123Kw
|
|
回転速度
|
3000回転
|
3000回転/分
|
3000回転/分
|
|
電気システム
|
12V
|
12V
|
12V
|
|
水力系
|
|||
|
メインポンプ
|
17MPa
|
21MPa
|
21MPa
|
|
補助ポンプ
|
15MPa
|
17MPa
|
17MPa
|
|
水力オイル冷却
|
空気冷却/水冷却
|
空気冷却/水冷却
|
空気冷却/水冷却
|
|
給餌システム
|
|||
|
食事 ストロック
|
1.8m
|
1.8m
|
1.8m
|
|
給餌力
|
45kN
|
55kN
|
65kN
|
|
持ち上げ力
|
90kN
|
110kN
|
130kN
|
|
掘削角度
|
45°-90°
|
45°-90°
|
45°-90°
|
|
リフティング速度
|
114m/min
|
114m/min
|
114m/min
|
|
ドリルパイプの長さ
|
1.5m
|
1.5m
|
1.5m
|
|
回転頭
|
|||
|
パワー
|
水力モーター
|
水力モーター
|
水力モーター
|
|
ドライブ
|
スピンドルドライブ
|
スピンドルドライブ
|
スピンドルドライブ
|
|
適正なドリルパイプ (最大)
|
114mm
|
114mm
|
114mm
|
|
最大回転速度
|
1200回転/分
|
1200回転/分
|
1200回転/分
|
|
マックス トーク
|
580Nm
|
680Nm
|
680Nm
|
|
ワイヤーラインウィンチ
|
|||
|
ワイヤロープ容量
|
500m
|
800m
|
800m
|
|
緊張 を 解消 する
|
空っぽのロープドラム: 10.4kN
|
空っぽのロープドラム: 11.9kN
|
空っぽのロープドラム: 11.9kN
|
|
フルロープドラム: 4kN
|
全ロープドラム: 5kN
|
全ロープドラム: 5kN
|
|
|
リフティング速度
|
90m/min
|
114m/min
|
114m/min
|
|
ドリルパイプクランプ
|
|||
|
マックス.ID
|
114mm
|
114mm
|
114mm
|
|
固定容量
|
13000kg
|
13000kg
|
13000kg
|
|
適したドリルパイプ (O.D)
|
54mmから114mm
|
54mmから114mm
|
54mmから114mm
|
|
中核直径 (O.D)
|
36mmから85mm
|
36mmから85mm
|
36mmから85mm
|
|
泥ポンプユニット (オプション)
|
|||
|
泥ポンプ
|
プルーンジャー 高圧ポンプ
|
プルーンジャー 高圧ポンプ
|
プルーンジャー 高圧ポンプ
|
|
ドライブタイプ
|
独立したドライブ
|
独立したドライブ
|
独立したドライブ
|
|
流れ と 圧力
|
100Lpm 20bar
|
120Lpm,40bar
|
120Lpm,40bar
|
|
水供給ユニット (オプション)
|
|||
|
水供給ポンプ
|
プルーンジャー 高圧ポンプ
|
プルーンジャー 高圧ポンプ
|
プルーンジャー 高圧ポンプ
|
|
ドライブフォーム
|
ディーゼルエンジン (7.3KW)
|
ディーゼルエンジン (7.3KW)
|
ディーゼルエンジン (7.3KW)
|
|
流れ と 圧力
|
100Lpm,70bar
|
100Lpm,70bar
|
100Lpm,70bar
|
|
掘削装置の重量
|
|||
|
パワーユニット
|
180kg *1
|
180kg *2
|
180kg *3
|
|
オペレーションユニット
|
120kg
|
120kg
|
120kg
|
|
オイルタンクユニット (満載)
|
120kg
|
130kg
|
130kg
|
|
泥ポンプユニット (オプション)
|
50kg
|
50kg
|
50kg
|
|
作業重量 (約)
|
1040kg
|
1200kg
|
1200kg
|
|
マックス パーツを分解QTY
|
10
|
12
|
12
|
