DX4 フルヒドロリック・クローラー・コア・ドリリング・リグ
記述
一般的な概要
開発途上国の主要なコア・ドリルリグは,完全に水力操作型で, このタイプの掘削装置は,開発中の主要な技術でもあります. 掘削装置技術および関連機器の分野における傾向rn国民と国内 このタイプは,GLDX-4 フル水力操作コアドリルリグを開発しました. 掘削装置は輸入製品の代わりとなり,地質学,メタルルギー, 石炭鉱山,石油,天然ガス,地下水探査
主な技術的特徴
1.リグはロープ付きのシャシを採用します.
2.ドリルヘッドはチャック型構造を採用.ドリルヘッドの回転には4つの機械的な 速度を調整し, ステップレスの速度変化で水圧圧で調整できます. スピンドルの高精度回転を達成する.ドリルヘッドはシリンダーによって直接駆動され, 横転訳メカニズム
3. マストは折りたたみ,輸送に便利で, スライドタッチ機能で収納
4負荷感度の高い制御を採用し,スピンドルの回転は シングルモーター 閉ループ回路で高効率の動作
5マストは,上部と下部にセンターガイドを装備しています. 下部には水力式クランプが採用されています 穴の上の位置で
6. 穴の作業プラットフォームと2層で装備 作業台
| モデル | DX-4 フルハイドロリック | |
| ディーゼルエンジン | モデル | カミンス 6BTA5.9-C180 |
| パワー | 132kW | |
| スピード | 2200rpm | |
| 掘削能力 | BQ | 1000m |
| NQ | 700m | |
| 本部 | 500m | |
| ローター容量 | RPM | 4シフト/変更可能なステップレス0-1100rpm |
| マックス.トーク | 4200N·m | |
| 直径を保持する | Φ98mm | |
| マックス スピンドルの持ち上げ能力 | 150kN | |
| 最大 給餌力 | 60kN | |
| メインホイストの容量 | 引き上げ力 (単一のワイヤ) | 57kN |
| 鉄線直径 | 12mm | |
| 鋼鉄ワイヤの長さ | 50m | |
| 鋼鉄ワイヤホイストの容量 | 引き上げ力 (単一のワイヤ) | 12kN (裸太鼓) |
| 鉄線直径 | 6mm | |
| 鋼鉄ワイヤの長さ | 1000m | |
| マスト | マストの高さ | 11m |
| マストの調整角度 | 0°-90° | |
| 掘削角度 | 45°-90° | |
| 食事 ストロック | 3500mm | |
| 滑り筋 | 600mm | |
| ほか | 体重 | 9300kg |
| サイズ (L*W*H) | メイン機器 5100*2200*2890mm | |
| 輸送方法 | クローラー | |
| 泥ポンプ | モデル | BW-150 |
| 足の湿度 | 固定範囲 | 55.5-110mm (標準の穴の大きさ Φ154mm) |

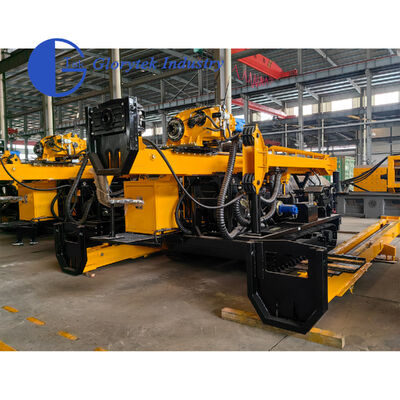

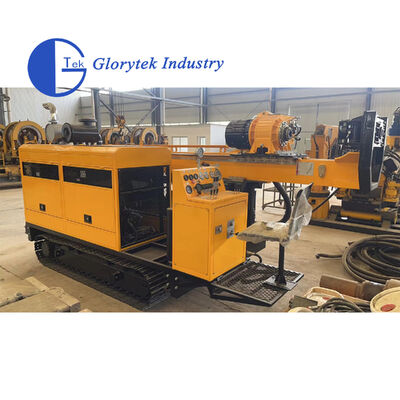

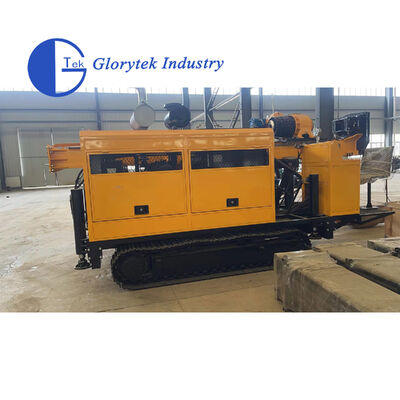

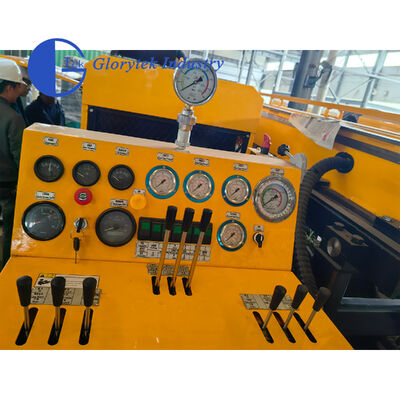

製品画像
