GDL-350 トップドライブ 掘削装置
GDL-350 掘削装置について
この掘削装置は水井掘削の機能と空気掘削の機能を組み合わせた 多用な水井掘削装置です.車載型525ギアボックス,スムーズで効率的なギアシフトを液圧トランスミッションと比較して,このギアボックスはトランスミッション効率を倍にしており,電力消費量を 35%削減し,エネルギー効率が高くなります.
この掘削装置は,土壌層の空気DTHハンマー掘削と,硬岩層,砂岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩,石灰岩など,砂石の層がある.様々な地質条件で掘削性能と効率を向上させることで包括的な解決策を提供します.
主要な特徴:
1掘削速度は27~901r/minに達し,最大出力トルクは10500N.mである.
2. 掘削装置は,長筋二速メカニズム,機械的なパワーヘッド,および3500mmのパワーヘッドストロークを採用します.掘削効率を向上させ,掘削ブロックや燃焼事故の発生を減らすために使用される.
3. 掘削リグは,石油供給のために二重の油ポンプを採用しています. 掘削時に1つのポンプが使用され,掘削を上げ下げる際に2つのポンプが合流に使用されます.電力損失は小さいし,補助時間は短い.
4クローラー・シャシーが採用され,外掛筒のストロックは1.5mで,自動でロードできるので,移動と輸送に便利です.
5掘削装置は,機械的および水力学的システムにいくつかの機能的なインターフェースを留保し,異なるユーザーの技術要求に応じて拡張することができます.
技術的な日付
| g 容量 | 水井の掘削深さ | 300m(152mm~203mm) |
| ワイヤラインコアNQサイズ | 450~500m | |
| 穴 (ドリルビット) ダイア. | Ø75ほらØ350mm | |
| 掘削角度 | 90° | |
| ドライブヘッド | 持ち上げ能力 | 120KN |
| 推力能力 | 85KN | |
| 回転速度 RPM | 前へ:27,51,93,129156/193 について247,437,737901回転/分 | |
| バック:48/219回転/分 | ||
| マックス トーク | 10500N.m | |
| パワーユニット | エンジンモデル | YN27GBZ |
| 定位電源/速度 | 58KW ((65KWオプション) / 2400r/min | |
| メカニカル・ウィンチ容量 | 4.5 トン | |
| ドリルパイプ | パイプを掘る | Ø50/ Ø60 / Ø76/ Ø89mm NQ/ HQ/PQ について |
| 掘削管の長さ | 3000mm | |
| 泥ポンプ (オプション) | BW160/ BW200/ BW250 | |
| 発電機 (オプション) | ||
| 空気潤滑器 (オプション) | ||
| クローラー・シャシー | 歩行速度 | 0ほら2 km/h |
| 登り角 | 最大 25°~30° | |
| 高足のストック | 1.5M | |
| サイズ | 交通 | 5400*2000*2600mm |
| 作業 | 3800*2400*7600mm | |
| 鋼鉄のクローバーで重さ | 6500kg | |

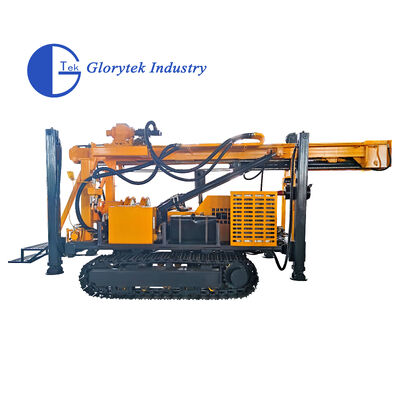

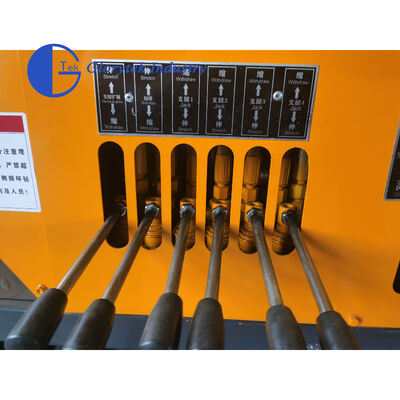

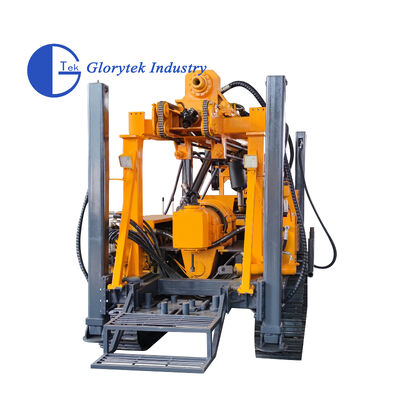

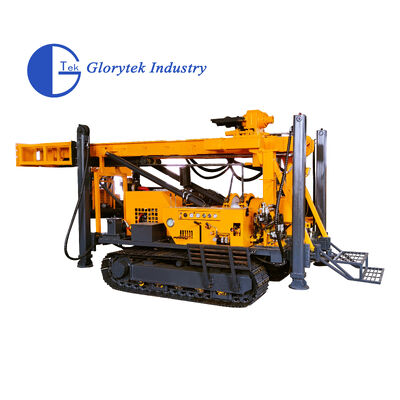

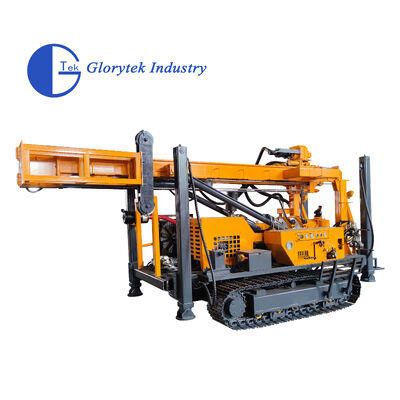

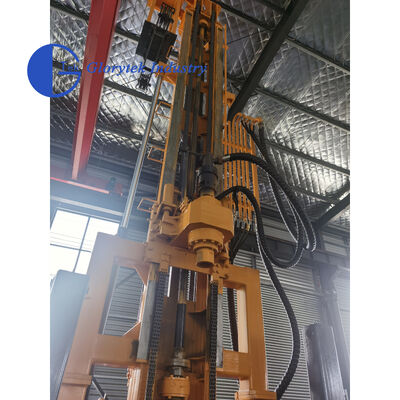

製品画像
