GDL-350 トップドライブ ドリルリグ
GDL-350 ドリルリグについて:
このドリルリグは、水井戸掘削と空気掘削の機能を組み合わせた多用途の水井戸掘削装置です。車両搭載型の525ギアボックスを搭載しており、スムーズで効率的なギアチェンジを実現します。油圧トランスミッションと比較して、ギアボックスは2倍の伝達効率を提供し、電力消費を35%削減するため、非常にエネルギー効率が高くなっています。
このドリルリグは、土層でのエアDTHハンマー掘削における課題や、硬岩層、砂利、玉石層におけるロータリー掘削リグの低い建設効率に効果的に対応します。さまざまな地質条件下での掘削性能と効率を向上させることで、包括的なソリューションを提供します。
主な特徴:
1. ドリル速度は27〜901r/minに達し、最大出力トルクは10500N.mです。
2. ドリルリグは、ロングストロークの2速機構、機械式パワーヘッド、3500mmのパワーヘッドストロークを採用しており、掘削効率を向上させ、ドリル詰まりや焼損事故の発生を抑制します。
3. ドリルリグは、オイル供給にダブルオイルポンプを採用しています。掘削時にはシングルポンプを使用し、ドリルの上げ下げ時には2つのポンプを合流させて使用します。電力損失が少なく、補助時間が短縮されます。
4. クローラーシャーシを採用し、アウトリガーシリンダーストロークは1.5mで、自動的に積み込みが可能で、移設や輸送に便利です。
5. ドリルリグは、機械および油圧システムにいくつかの機能インターフェースを予約しており、さまざまなユーザーの技術的要件に応じて拡張できます。
技術データ
| g容量 | 水井戸の掘削深度 | 300m(152mm〜203mm) |
| ワイヤーラインコアリング NQサイズ | 450〜500m | |
| ボーリング（ドリルビット）径 | Ø75～Ø350mm | |
| 掘削角度 | 90° | |
| ドライブヘッド | 吊り上げ能力 | 120KN |
| 推力 | 85KN | |
| 回転速度 RPM | 前進:27,51,93,129,156/ 193,247,437,737,901 r/min | |
| 後進:48/219 r/min | ||
| 最大トルク | 10500N.m | |
| 動力ユニット | エンジンモデル | YN27GBZ |
| 定格出力/速度 | 58KW（65KWオプション）/ 2400r/min | |
| 機械式ウインチ容量 | 4.5トン | |
| ドリルパイプ | ドリルパイプ径 | Ø50/ Ø60 / Ø76/ Ø89mm NQ/ HQ /PQ |
| ドリルパイプ長 | 3000mm | |
| マッドポンプ（オプション） | BW160/ BW200/ BW250 | |
| 発電機（オプション） | ||
| エア潤滑器（オプション） | ||
| クローラーシャーシ | 歩行速度 | 0～2 km/h |
| 登坂角度 | 最大25°〜30° | |
| ハイレッグストローク | 1.5M | |
| 寸法 | 輸送 | 5400*2000*2600mm |
| 作業 | 3800*2400*7600mm | |
| スチールクローラー付き重量 | 6500kg | |

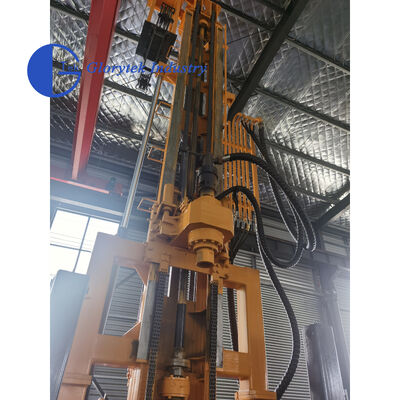

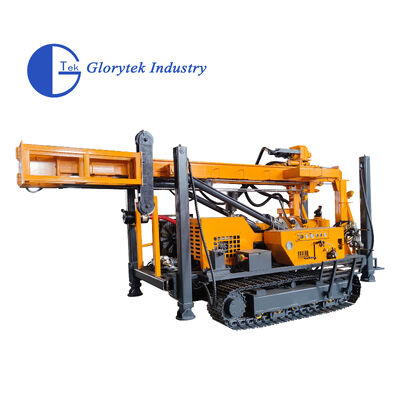

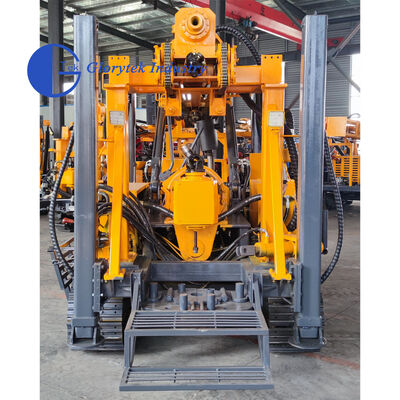

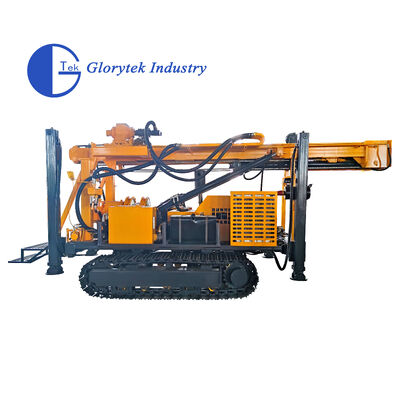

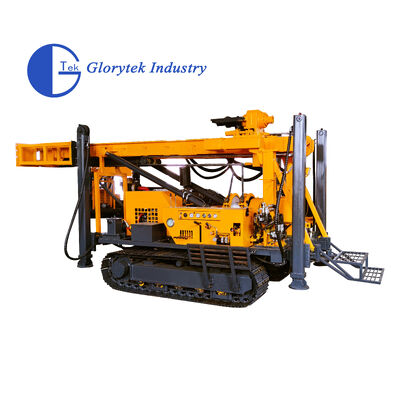

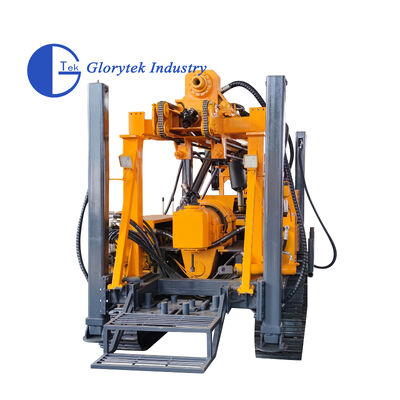

製品画像
