GLKD-300 地下掘削リグ
説明
仕様
地下トンネルドリル
1. トンネル掘削用の油圧送り
2. 小型
3. 迅速なセットアップ
4. 移動が簡単
GLKD-300 ボーリングリグは、地下トンネル用の新しいフル油圧モーターヘッド掘削リグで、固形鉱床のダイヤモンド掘削および硬質合金掘削に適用できます。同時に、ダウンザホールハンマーを装備して、衝撃ロータリー掘削を行うことができます。これは、石炭、非鉄金属、水、電気、建設、地質探査および鉱山分野における地質探査孔、ガス孔、注水孔、およびアンカー孔の建設に広く適用されています。
特徴:
1. フル油圧モーターヘッドで駆動し、大きな貫通孔径を備えており、モーターヘッドはさまざまな掘削方法に適用できます。

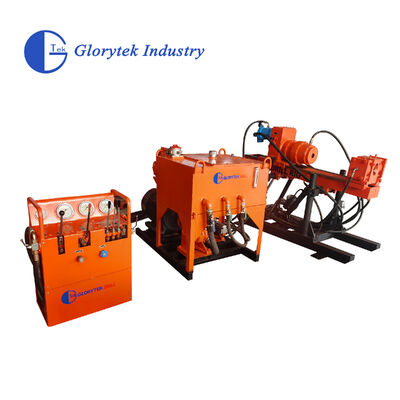

2. 掘削リグは、ホストマシン、ポンプステーション、およびコントロールボードの3つの部分で構成されています。そのため、持ち運びが簡単です。
3. 油圧リグは非常に高い回転速度と合理的な回転速度範囲を備えており、小径ダイヤモンド掘削、ワイヤーラインコアリング掘削、大径硬質合金掘削、およびさまざまなエンジニアリングホールの掘削の要件を満たすことができます。
4. 油圧システムは、高効率で低電力損失のダブルポンプオイル供給システムを採用しています。
5. 実際のシステムでは、油圧シリンダーが掘削ツールを直接送り、引っ張り、大きな送り力と引っ張り力を発揮します。その送り圧力と送り速度は、さまざまな地層の掘削ニーズに合わせて調整できます。
6. 掘削、掘削ツールの引き出しと押し込み、および掘削ツールの接続と分解は、チャック、クランプホルダー、および油圧供給システムを介して実現されます。操作が簡単で、高い機械化レベルを備えています。

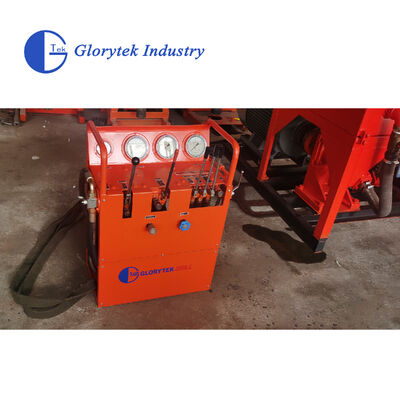

7. コントロールボードは、集中管理されており、操作が簡単で、オペレーターが穴から離れているため、人の安全に有利です。
8. 油圧システムは、高い機能的信頼性と油圧コンポーネントの高い汎用性を備えているため、メンテナンスが簡単です。
9. 少数の集中ハンドルは操作が簡単です。
技術データ
| 技術仕様 | |
| ドリル | |
| 開口径： | Φ110mm |
| 掘削深度 | Φ75mm 300m |
| Φ94mm 200m | |
| ドリルロッド径 | 42 -- 50mm |
| 角度範囲 | 0° --360° |
| ドリルの寸法（L×W×H） | 2000×600×1300（mm） |
| 掘削リグの重量： | 1300kg |
| モーターの回転速度ヘッド: | |
| GLKD-300 | 低速 0--145r/min |
| 高速 0--500r/min | |
| GLKD-300A | 低速 0--500r/min |
| 高速 0--1400r/min | |
| モーターヘッドの送りストローク： | 700mm |
| 垂直シャフトの吊り上げ能力： | 47KN |
| 垂直シャフトの送り能力： | 34KN |
| 最大動作トルク： | |
| GLKD-300 | 低速 1100NM |
| 高速 350NM | |
| GLKD-300A | 低速 950NM |
| 高速 340NM | |
| 電気モーター | |
| 定格出力 | 22KW |
| 定格速度 | 1450r/min |

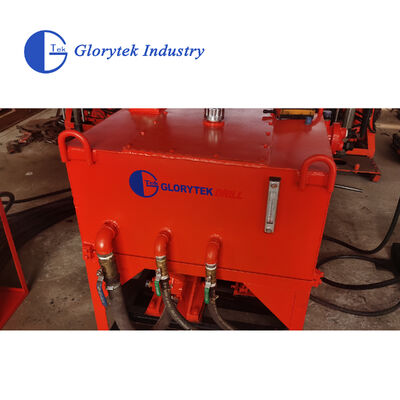

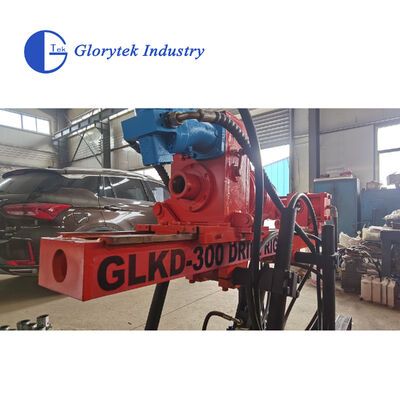

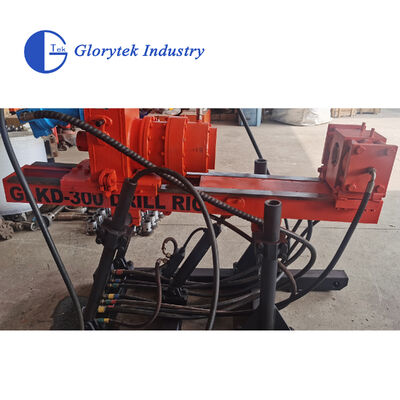

製品画像
