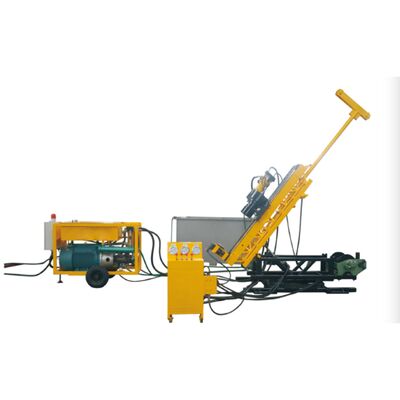

GLKD-3 全水力地下核掘削リグ
|
スピンドル 回転速度
|
280-1200r/min
|
スピンドルトーク
|
1050Nm
|
|
軸推力
|
>65KNa
|
軸引力
|
> 85KNa
|
|
液圧システムの作業圧
|
20MPa
|
最大圧力
|
25MPa
|
|
メインポンプの最大圧
|
31.5MPa
|
補助ポンプの最大圧
|
25MPa
|
|
メインポンプの最大出力量
|
100ml/日
|
補助ポンプの最大出力量
|
16ml/r
|
|
動力ヘッドストローク
|
1600mm
|
表面掘削の角度
|
0°-90°
|
|
地下掘削の角度
|
0°-360°
|
アジムス角
|
0°-360°
|
|
モーターパワー
|
75kw
|
モーターの回転速度
|
1480rpm
|
|
機体/サイズ
|
2620*600*750mm
|
体重
|
1335kg
|
|
パワーユニット
|
1770*1000*1420mm
|
体重
|
1080kg
|
|
コントロールパネル
|
700*400*1100mm
|
体重
|
80kg
|
特徴:
1サイズも小さく 軽量で 簡単に設置できます
2主機,ポンプステーション,操作コンソールからなる.
3原発の輸送と探査道路で生産可能で,
表面の 0-90 度での掘削にも使用できます.
4掘削リグは柔軟に配置され,掘削パイプは,機械化して扭曲され,解き放たれ,労働を減らすことができます.
労働の効率性を向上させる.
5掘削リグは箱のフィードフレームを採用し,グリッパーが締め,パワーヘッドは掘削のために回転し,オイルシリンダー
重い掘削塔を救うことができます
6接続機能,操作コンソールを通して集中制御,シンプルで安全,ステップレス速度調節.
7. ホールシャフト設計,ドリルパイプの長さは,ドリルの与えられたストロークによって制限されていません.それは任意の時にドリルすることができます
傾き角は360°
8φ43-φ55.5-φ71 掘削管は同じマシンで使用でき,交換にはわずか15分かかります.
9油ポンプ,水ポンプ,電源のための中央コンソール
10. 引き出せる柱は,異なる高さの道路に適しています. 1.8m-3mと3m-4.5mの2種類の柱があります.
11掘削パイプは,高度な精度で処理され,掘削パイプの使用寿命を増やすために消化された中国の先進材料で作られています.
1260mmの穴と75mmの穴は360度のワイヤーラインコアリングを得ることができ,作業効率は通常のダブルパイプのほぼ2倍であり,手動強度は低下します.
13. 輸入オイルゲージラインは,高圧と柔らかい圧力を耐え,高圧オイルパルスインパルスを減らす,水力オイルゲージのポインタをより安定させる穴の層と岩石の変化を適時に発見.
14油タンク,高圧油の高速冷却と低温使用,モーターの使用寿命を保護することができます.オイルポンプとゴムシール.
15掘削台にはクローバーが装備できます
162人のシフトで 2~5日間で 巧みに操作できます
