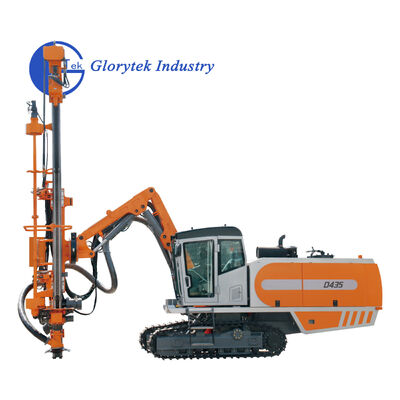

表面統合型DTHドリル/掘削リグ
掘削リグが最大時速3.1キロメートルで移動するための強力な駆動力を備えています。シャーシの地上高は最大380mmで、さまざまな鉱山や建設現場の起伏の激しい地形にも容易に対応できます。折りたたみ式ブームの設計により、作業範囲が広がり、重心がより安定します。
写真
技術的なパラメータパラメータ
| 技術仕様 | |
| 穴の範囲: | φ 90 -138 mm |
| 推奨DTHハンマーサイズ: | 3.5" / 4" |
| ドリルパイプ処理能力: | 7 |
| ドリルパイプOD: | 68/76 mm |
| ドリルパイプの長さ: | 4 m |
| 自動処理による最大穴深さ: | 28 m |
| 油圧モーター駆動ロータリーヘッド | |
| 回転速度: | 0 - 110 rpm |
| 最大トルク: | 2,800 N.m |
| ディーゼルエンジン: | B6.7-CS4-260C |
| 定格出力: | 194 kW ( 260 hp ) @ 2,000 rpm |
| 排出ガス基準: | 中国IV |
| 燃料タンク | |
| 容量: | 340 L |
| エアコンプレッサー: | ZGDD 160 III I-H |
| 最大作動圧力: | 20 bar |
| 容量FAD: | 16 m3 / min |
| ブームタイプ | |
| 折りたたみ式ブーム | |
| 送りビーム: | 高強度アルミニウム合金 |
| 油圧モーター - チェーン送り | |
| 全長: | 7,475 mm |
| 移動長: | 4,585 mm |
| 送り延長: | 1,200 mm |
| 送り速度: | 0.88 m / s |
| 最大送り力: | 18 kN |
| 最大引き上げ力: | 24.8 kN |
| トラックフレーム: | 振動シリンダー付き |
| 最大走行速度: | 3.1 km / h |
| 最大牽引力: | 165 kN |
| トラックフレーム振動角度: | ± 10° |
| 地上高: | 385 mm |
| 輸送寸法（オプションなし）、概算 | |
| 重量: | 14,800 kg |
| 長さ: | 11,300 mm |
| 幅: | 2,550 mm |
| 高さ: | 3,100 mm |
特徴:
安全で信頼性が高い
キャブ：広々として快適な安全キャブは、ROpsおよびFOPSの承認を受けており、人間工学的な要件を満たし、科学的で快適な運転体験を提供します。位置調整可能なシートには、エアクッション衝撃吸収が装備されています。掘削およびカラーリング作業のための低騒音と良好な視認性。
ガードレール：ドリルリグの上部にはガードレールと滑り止めステッカーが装備されており、メンテナンスおよびサービス担当者の安全を確保します。一方、ドリルブームにもドリルロッドの落下防止用のガードレールが装備されています。
リモートコントロール：この製品には、オプションで短距離リモートコントロール機能が装備されており、オペレーターは100メートル以内の範囲で掘削作業を柔軟に制御できるため、高壁採掘中や輸送車両の乗り降りの際のリスクを軽減できます。
高い生産性と柔軟性
シングルエンジン：単一の動力ユニットが油圧システムとスクリューエアエンドの操作を同時に駆動し、機器の空間利用率を向上させながら、エネルギー消費とメンテナンスコストを削減します。
長いドリルロッド：ドリルロッドの構成は3m、4m、5m、6m、7m、9m、10.7mと異なり、ロッド交換の時間を最大限に削減し、生産性を向上させます。
マルチホールサイズ：機能範囲内のヘビーデューティー補強設計により、さまざまな作業条件下およびさまざまな穴サイズでの岩盤掘削用途に同時に対応できます。
省エネで環境に優しい
集塵能力：さまざまな環境条件と顧客のニーズに基づいて、最高の環境要件を満たすために、乾式集塵、湿式集塵、乾湿混合集塵などのさまざまなソリューションを提供します。
効率的なエアエンド：スクリューエアエンドの優れた設計と製造技術により、ドリルリグはよりエネルギー効率の高い高圧空気力を得ることができます。
制御システム：自己感度調整システムは、さまざまな動作状態のドリルリグの電力要件を常に満たし、ドリルリグの補助操作中に最も少ないエネルギーを消費します。
パーソナライゼーション
リモートコントロール：オペレーターと機器管理者は、機器の運用データに簡単にアクセスできるため、生産スケジューリングとメンテナンスが容易になります。
カスタマイズ：さまざまな作業、条件、環境、規制、その他の特別な要件に基づいて、お客様向けにカスタマイズされた設計を提供できます。
適応性：世界のさまざまな地域のニーズを満たすために、極寒気候キット、熱帯砂漠キット、高地キット、または高湿度キットなどの対応するソリューションを、極端な作業環境向けに提供します。
