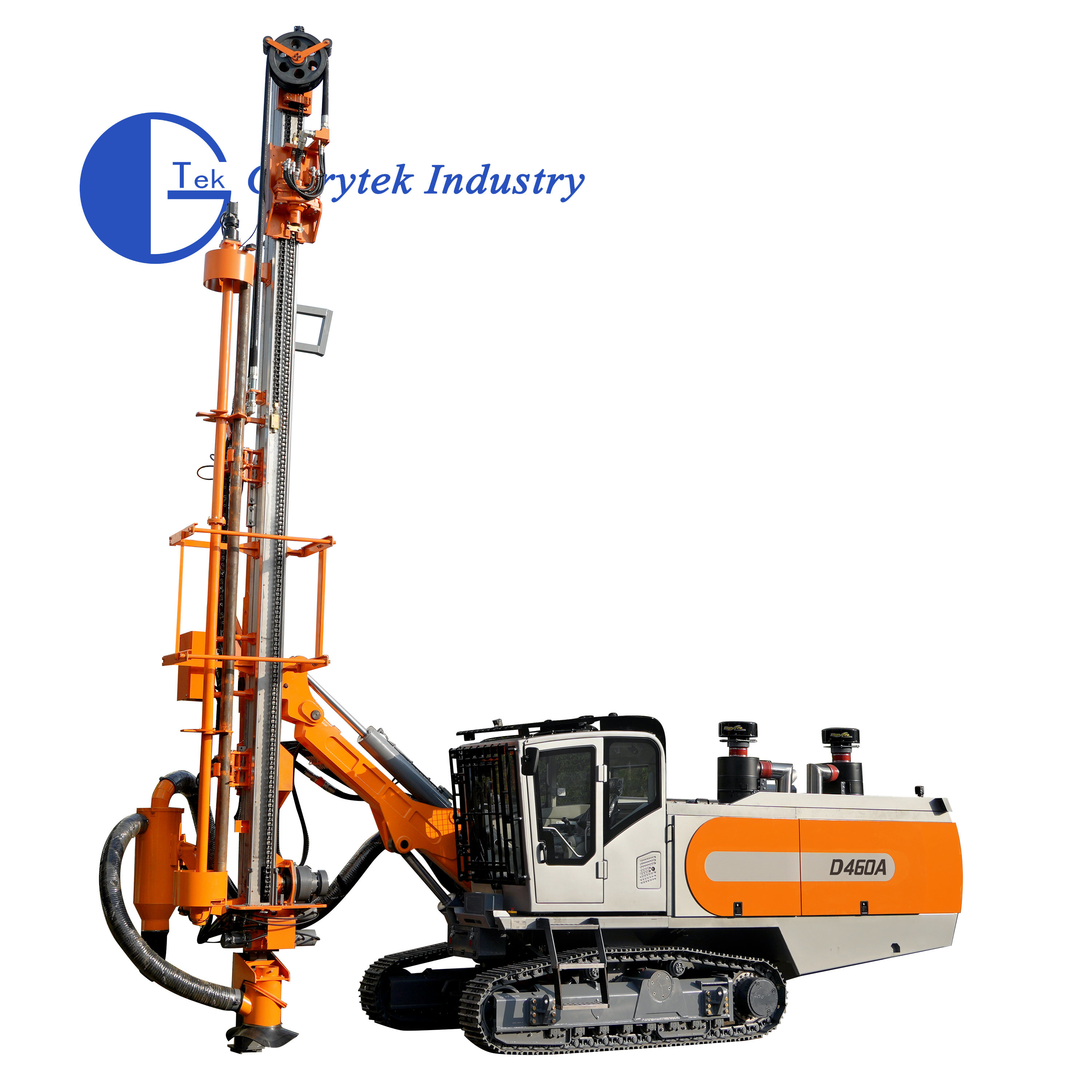

表面統合型DTHドリル/掘削リグ
説明
写真
技術仕様
| 穴の範囲： | φ 115-152 mm |
| 推奨DTHハンマーサイズ： | 4" / 5" |
| ドリルパイプ処理能力： | 6+1 |
| ドリルパイプOD： | 102mm |
| ドリルパイプの長さ： | 6/5/7 m |
| 自動処理による最大穴深さ： | 42 m |
| 油圧モーター駆動ロータリーヘッド | |
| 回転速度： | 0 - 105 rpm |
| 最大トルク： | 4,435 N.m |
| ディーゼルエンジン： | L9-CS4-400C |
| 定格出力： | 294 kW ( 400 hp ) 1,900 rpm |
| 排出ガス基準： | 中国IV |
| 燃料タンク | |
| 容量： | 750 L |
| エアコンプレッサー： | ZGDB 160 III |
| 最大作動圧力： | 21 bar |
| 容量FAD： | 22.5 m3 / min |
| ブームタイプ | |
| 折りたたみ式ブーム | |
| フィードビーム： | 高強度アルミニウム合金 |
| 油圧モーター - チェーンフィード | |
| フィード長： | 10,500 mm |
| 移動距離： | 6,600 mm |
| フィード延長： | 1,300 mm |
| 送り速度： | 0.9 m / s |
| 最大送り力： | 40 kN |
| 最大引き上げ力： | 50 kN |
| トラックフレーム： | |
| 最大トラミング速度： | 3 km / h |
| 最大牽引力： | 156.2 kN |
| トラックフレーム振動角度： | ± 10° |
| 地上高： | 420 mm |
| 輸送寸法（オプションなし）、概算。 | |
| 重量： | 22,000 kg |
| 長さ： | 11,500 mm |
| 幅： | 2,700 mm |
| 高さ： | 3,560 mm |
特徴：
安全で信頼できる
キャブ：ROpsおよびFOPS承認済みの広々とした快適な安全キャブは、人間工学に基づいた要件を満たし、科学的で快適な運転体験を提供します。調整可能な位置のシートには、エアクッション衝撃吸収が装備されています。掘削およびカラーリング作業のための低騒音と良好な視認性。
ガードレール：ドリルリグの上部には、メンテナンスおよびサービス担当者の安全を確保するためのガードレールと滑り止めステッカーが装備されています。一方、ドリルブームには、ドリルロッドの落下防止用のガードレールも装備されています。
リモートコントロール：この製品には、オプションで短距離リモートコントロール機能が装備されており、オペレーターは100メートル以内の範囲で掘削作業を柔軟に制御できるため、高壁採掘中や輸送車両の乗り降りの際のリスクを軽減できます。
高い生産性と柔軟性
単一エンジン：単一のパワーユニットが油圧システムとスクリューエアエンドの操作を同時に駆動し、機器のスペース利用率を向上させながら、エネルギー消費とメンテナンスコストを削減します。
長いドリルロッド：ドリルロッドの構成は、3m、4m、5m、6m、7m、9m、10.7mと異なり、ロッド交換の時間を最大限に短縮し、生産性を向上させます。
マルチホールサイズ：機能範囲内の頑丈な補強設計により、さまざまな作業条件下およびさまざまな穴サイズで、機器が同時に岩盤掘削アプリケーションに対応できます。
省エネと環境に優しい
集塵能力：さまざまな環境条件と顧客のニーズに基づいて、最高の環境要件を満たすために、ドライ集塵、ウェット集塵、ドライとウェットの混合集塵などのさまざまなソリューションを提供します。
効率的なエアエンド：スクリューエアエンドの優れた設計と製造技術により、ドリルリグがよりエネルギー効率の高い高圧エアパワーを得ることができます。
制御システム：自己感度調整システムは、さまざまな動作状態のドリルリグの電力要件を常に満たし、ドリルリグの補助操作中に最も少ないエネルギーを消費します。
パーソナライゼーション
リモートコントロール：オペレーターと機器管理者は、機器の運用データに簡単にアクセスできるため、生産スケジューリングとメンテナンスが容易になります。
カスタマイズ：さまざまな作業条件、環境、規制、その他の特別な要件に基づいて、お客様向けにカスタマイズされた設計を提供できます。
適応性：極端な作業環境向けに、極寒気候キット、熱帯砂漠キット、高地キット、または高湿度キットなどの対応するソリューションを提供し、世界中のさまざまな地域のニーズに対応します。
