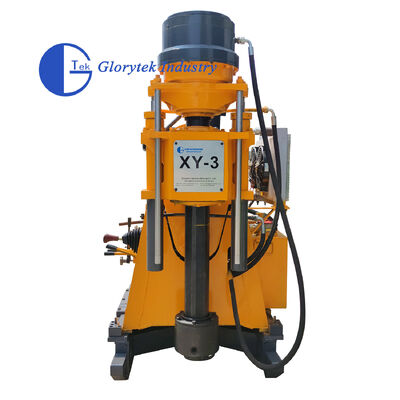

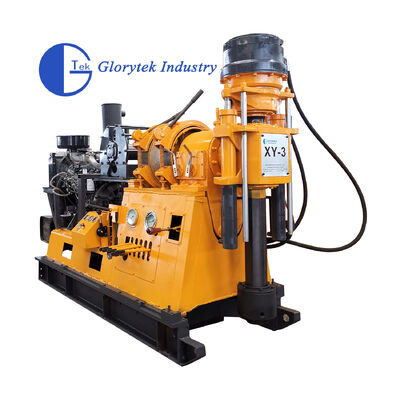

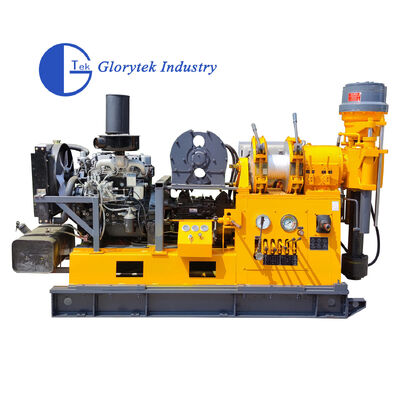

XY-3コア掘削リグ
簡単な紹介:
XY-3シリーズドリリングリグは、浅・中深穴スピンドルタイプのコアドリリングリグです。主にダイヤモンド穴あけ加工に使用され、さまざまな穴あけ技術のニーズに対応します。パワーユニットには電気モーターまたはディーゼルエンジンを採用。シンプルな構造で操作も簡単です。
特徴：
A. このリグには、前進 10 段と後進 2 段の最新の MW525 大型トラック トランスミッションが装備されています。トランスミッションは十分な合理的な速度範囲を確保し、さまざまな掘削技術のニーズを満たすことができます。
B.リグのスピンドル内径は96mmで、機械システムによって駆動され、大きなトルクを出力できます。ウインチは最大まで持ち上げることができます。単線で3000kg。
C.作業者が機械を操作しやすいように、操作ハンドルが合理的なレイアウトで固定されています。
D.スピンドルとウインチを別々に操作できます。
E.スピンドルボアホールは大きな内径を持っており、大きな六角ドリルロッドを交換することができます。
使用法：
地質全般の調査と探査、道路と高層ビルの基礎調査、コンクリート構造物の調査孔の種類、河川堤防、路床グラウト孔掘削と直接グラウト注入、土木井戸と地球中央空調井、ツバメ掘削と中深さのコア掘削。
| 技術パラメータ | |
| XY-3 技術パラメータ | |
| 穴あけ深さ | 100、250、300、600m |
| 対応エンド穴径 | 300、200、150、75mm |
| 最大。開いた穴径 | 300mm |
| エンド穴径 | 75mm |
| 穴あけロッドの直径 | 60mm |
| 穴あけ角度 | 90°～65° |
| 機械寸法 | 2500×900×1800mm |
| ドリル重量（動力時） | 1800kg |
| スピンドル | |
| 主軸速度 | 前進 低速 30、53、88、145、222r/min |
| 前進 高速 143,250,414,684,1050r/min | |
| リバース29、137r/min | |
| 主軸ストローク | 600mm |
| スピンドル内径 | 96mm |
| 吊り上げ能力 | 6000kg |
| ウインチ | |
| 最大単線吊り上げ能力 | 3000kg |
| 最大単線昇降速度 | 0.5～1.9m/秒 |
| ワイヤーロープキャリバー | 12.5mm |
| ローラー容量 | 50メートル |
| リール径 | 300mm |
| ハグフォールドゲートベルト幅 | 90mm |
| ギヤオイルポンプ | |
| 複式ギヤオイルポンプ | CBF-F63/25 |
| フロント変位、圧力 | 63L/min 20Mpa |
| 変位、圧力の背後にある | 25L/min 20Mpa |
| パワーユニット | |
| ディーゼルエンジン YN27 | 42kW |
| 定格速度 | 2400r/分 |
