苦境のくねり120mm横の方向訓練のための5つの段階のダウンホールマッドモーター
ダウンホールモーターは軸受け、電力班、カップリング、反低下およびバイパス弁の5つのアセンブリで構成される。
バイパス弁 アセンブリはバルブ本体、バルブ・コア、弁の袖、ばね、ふるい版、シールおよびサークリップから成っている。
反低下の潜水艦、反低下ねじおよび反低下の棒の反低下アセンブリ成るため
連結アセンブリのカップリングの機能は電力班のモーターからのトルクそして速度を送信するために電力班の固定一定した回転に惑星運動を、変えることであるが一部は適用範囲が広いカップリングである。

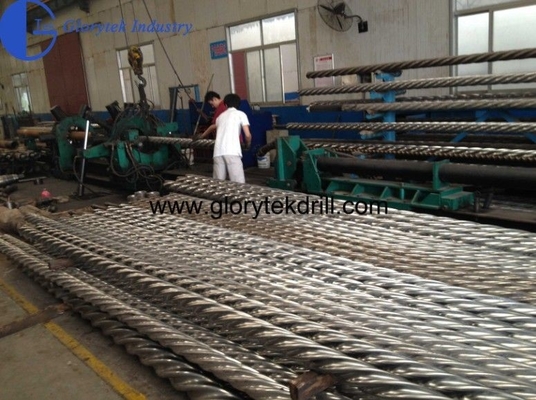

電力班アセンブリは固定子および回転子から成っている。固定子は鋼鉄管の壁でゴム製袖の圧縮によってなされる。そこに形態は構造ある特定の幾何学的な変数の螺線形になる。回転子はクロムによってめっきされるねじ棒である。
忍耐アセンブリは合間にあく重量からの軸力そして放射状の負荷に抗するためにビットにモーター回転式動的力を送信することである。
曲がった角度の調節可能なDown-holeモーターの特徴
down-holeモーターのくねり角度は源泉で調節することができる。異なった形およびサイズの安定装置は異なった条件に従って変えることができる。
近いかまれたDown-holeモーターの特徴
計器の測定ポイントは穴あけ工具により近いダウンホールモーターに取付けられている。ドリル トラックはより正確、信頼できる。
| 钻具型号 | 5LZ120×7.0 （Ⅱ） | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| モデル | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | |
| ビット サイズ | mm | |||||
| 外径 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | |
| OD | mm | |||||
| 可调角度ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数の丸い突出部 | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数の段階 | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPa | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| 圧力 | PSI | 421 | ||||
| 流量范围は流動度 | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.0 0.95 | 4.8 0.8 | 4.0 0.95 | 7.6 0.5 | 12.59 |
| 1回転あたり流れ | r/gal | 0.3 | ||||
| 钻头转速 | rpm | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| かまれた速度 | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| トルク | Ft lbs | 3429 | ||||
| 最大扭矩Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft lbs | 5140 | |||||
| 输出功率 | kw | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| 出力電力 | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| ビットの重量 | lb | 8800 | ||||
| 最高最大钻压。ビットの重量 | KN lb | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹の関係（REG） | 上部（箱） | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| 下げなさい（箱） | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

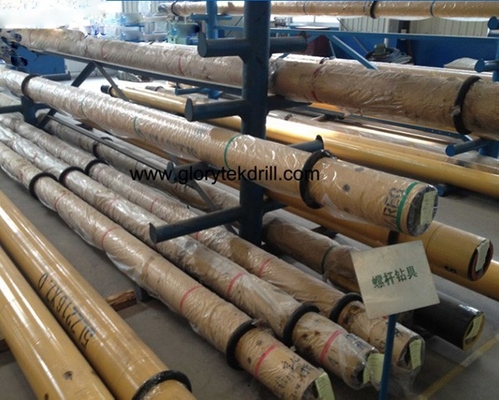

パッキング:ダウンホールマッドモーターのための標準的な輸出のパッキング

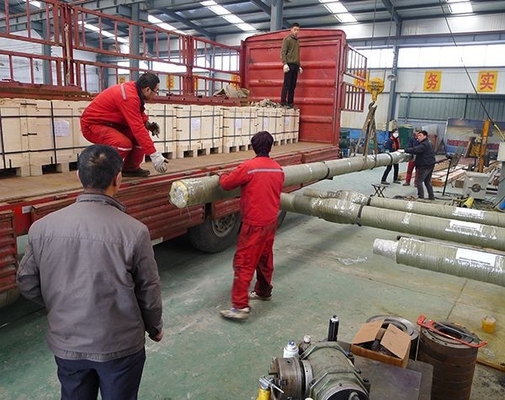

配達:あなたの前金の後の普通10-15日。
