定向掘削装置 73mm 5段階下穴泥モーター 固定曲がり
ダウンホールモーターは,ベアリング,パワーセクション,コップリング,防落,バイパスバルブの5つの組で構成されています.同様の壁厚さのスクリュー掘削ツールの量産と大規模アプリケーションを実現しました.
当社製のダウンホール泥モーターは,高温耐性,油耐性などの異なる作業条件を満たすことができます.中等硬度構造の方向性および水平井戸掘削用,同じ壁厚さのスクリュードリリングツールは,より大きなWOBに対応し,より大きな出力を提供することができます.それは,高いパワー,大きなトルク,強い方向性能力の特徴を持っています.高温の井戸への適応性も高い.
拡張ダウンホールモーターの特徴
標準のダウンホールモーターと比較してトルクが30%~60%増加し,トランスミッションシャフトは掘削液で潤滑され,垂直型,単曲型,二曲型で利用可能である.最大作業温度120°C
高傾斜型ダウンホールモーターの特徴
独創的な構造により モーターは短く 曲がり点はドリルビットに近づき 蓄積速度は高くなります
| 钻具型号 | 4LZ73×70Ⅳ | 5LZ73×70Ⅲ | 5LZ73×70Ⅳ | 5LZ73×7.0V | |
| モデル | 2874540 | 2875630 | 2875640 | 2875650 | |
| 適井眼 | 中 | 33/8¥43/8 85.7-1111 | 33/8¥43/8 85.7-1111 | 33/8¥43/8 85.7-1111 | 33/8¥43/8 85.7-1111 |
| ビットサイズ | mm | ||||
| 外径 | 中 | 27/8 76 | 27/8 74 | 27/8 74 | 27/8 74 |
| 過剰摂取 | mm | ||||
| 可調角度 | ° | 0-3 | 0-3 | 0-3 | 0-3 |
| ABH | |||||
| 馬達頭数 | 4:05 | 5:06 | 5:06 | 5:06 | |
| ローブ | |||||
| 馬達級数 | 4 | 3 | 4 | 5 | |
| 段階 | |||||
| 马达圧降 | MPa | 4.0 580 | 3.0 435 | 4 | 5 |
| 圧力 | PSI | 580 | 725 | ||
| 流量範囲 | L/s | 2〜3.5〜5 32-56-80 | 2-5-7 32~80~11 | 2.7-6.2-9.6 43~98~152 | 3-6-9 48~96~144 |
| 流量 | GPM | ||||
| 每转排量 排量量 排量量 | L/r | 0.68 5.6 | 0.8 4.7 | 1.2 3.2 | 1.07 3.5 |
| 回転毎の流量 | r/gal | ||||
| 钻头 転機速度 | rpm | 176-308-441 | 148-370-518 年 | 135~310~480 | 168-336〜505 |
| ビット速度 | |||||
| 工作トークトント | N·m | 340 251 | 320 236 | 525 387 | 690 510 |
| トルク | フット・ポンド | ||||
| 最大トークン | N·m | 510 376 | 480 354 | 788 580 | 1050 775 |
| マックス.トーク | フット・ポンド | ||||
| 输出功率 | kw | 8から20 10.7-20 だった7 | 4.8-17 6.4-225 | 9.7-34だった5 13から46 | 15から43 20.1-57 だった6 |
| 出力 | HP | ||||
| 推 钻 圧 | KN 関連品 | 15 3300 | 15 3300 | 15 3300 | 15 3300 |
| ビットの重さ | lb | ||||
| 最大钻圧 | KN 関連品 lb | 20 4400 | 20 4400 | 20 4400 | 20 4400 |
| マックス.ビット上の重量 | |||||
| 连接螺纹 | 上方 (箱) | 23/8 TBG | 23/8 TBG | 23/8 TBG | 23/8 TBG |
| 接続 (REG) | |||||
| 下方 (箱) | 2 3/8 | 2 3/8 | 2 3/8 | 2 3/8 | |

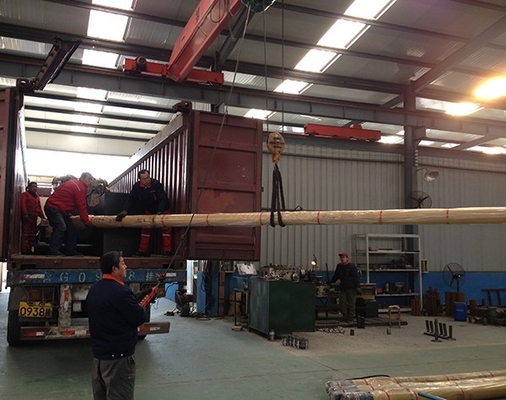

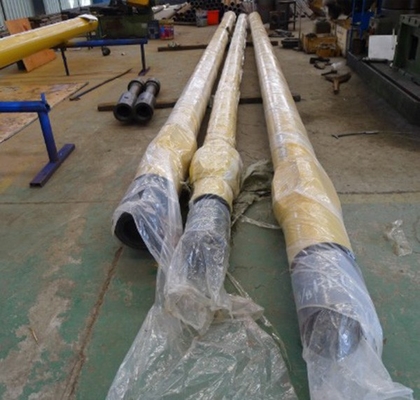

梱包: ダウンホール泥モーターの標準輸出梱包
配達: 通常,あなたの先行支払いの 10-15 日後.
会社プロフィール
グロリテック産業 (北京) 有限会社 (Glorytek Industry (Beijing) Co., Ltd) は,20年以上の経験を持つプロの掘削機器と掘削道具のメーカーおよびサプライヤーです.我々は,非常に経験豊富なR&Dチームとエンジニアによってサポートされ,支援され,クライアントの要求に応じてすべての割り当てられたプロジェクトを成功裏に完了できるようにします..
適切な操作と専用の保守は,機器の機能を維持するための基礎です.操作マニュアルを参照して,その作業原理をマスター,労働力を軽減し 生産効率を向上させる.
中国で作られた私たちの訪問の時間に感謝します,あなたがさらなる質問やニーズを持っている場合は,オンラインで問い合わせによって私たちに知らせて,または下記の情報で私たちと連絡してください.
